高层住宅楼小区通风防排烟设计施工CAD大样图

附件详情

稿件为广东清远某高层住宅小区 通风防排烟 设计施工图；小区地下二层，地上1#~4#四栋住宅，其中1#、2#楼32层，顶标高99.9m2；3#、4#楼26层，顶标高79.500.其中1#、2#楼1-3层为商铺和商业用房，4 -32层为住宅；3#、4#楼首层架空，2-26层为住宅。

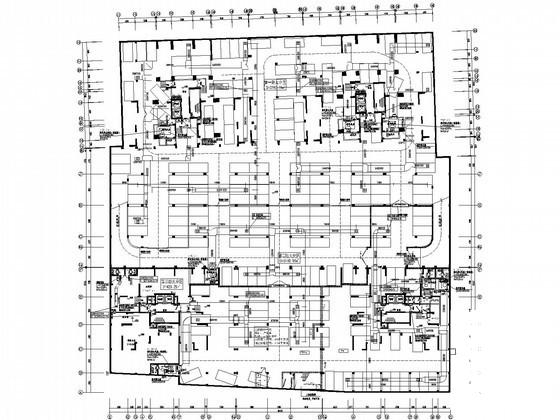

设计内容：地上部分通风及防烟系统设计，地下室部分通风及防排烟系统设计。

，图纸共19张。
