3层小型商场空调通风设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公,商业,其他
- 建筑高度类型：多层建筑
- 建筑设计面积：13000平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：电动压缩式冷水机组,空气调节器
- 空调系统：全空气系统,制冷剂系统
- 节点大样：空气处理机组
- 项目所在地：广东
附件详情
- 空调与通风设计总说明
- 空调与通风施工总说明
- 图例
- 主要设备表
- 制冷系统图

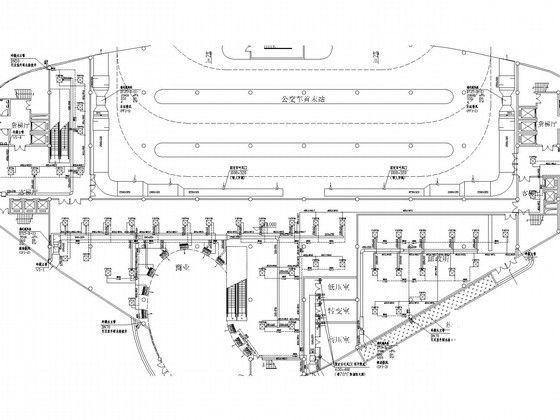

- 空调平面
- 天面层空调平面图
附件详情
稿件为广州一栋三层商业综合楼空调通风设计施工图；首层为公交车站场，商业和邮局，二层为肉菜市场和商业，三层为商业。建筑高度14.40m，总建筑面积约13000m2，其中空调部分建筑面积约为9200m2,。
设计内容：本建筑1~3层的夏季中央空调系统;平时机械通风系统;防排烟系统。
，图纸共11张。

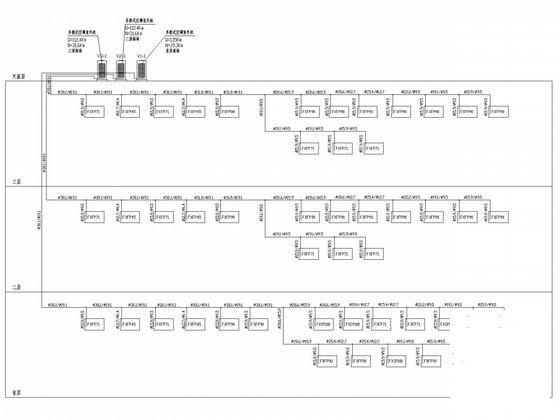

制冷系统图

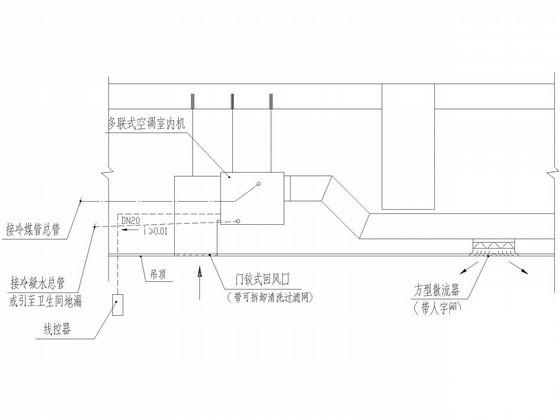

多联式空调室内机接管图

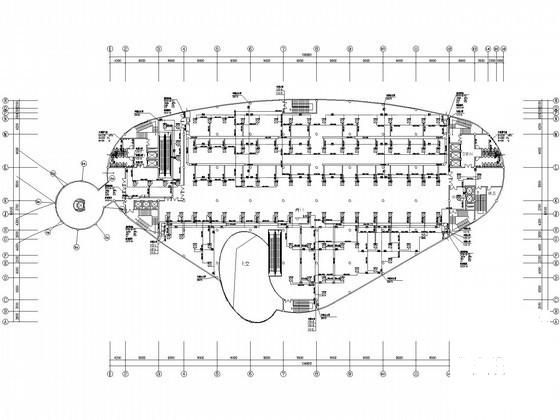

肉菜市场空调平面大样
肉菜市场空调施工图

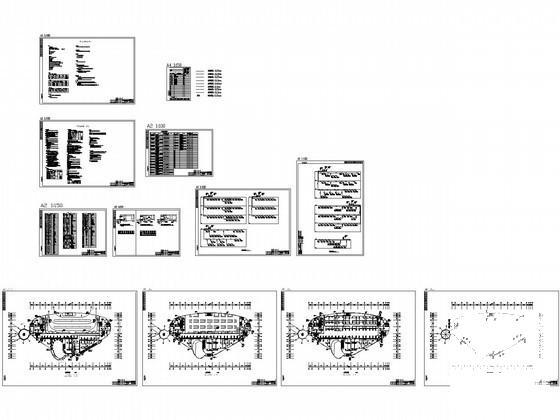

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
小型商场设计图纸 - 1 -
小型商场设计图纸 - 2 -
小型商场设计图纸 - 3 -
小型商场设计图纸 - 4 -
小型商场设计图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：1.22 MB
- 收藏次数：0
-
文件名称：
附件-996095975987779988.rar
