3层3090平米大型商场空调通风全套设计施工CAD图纸
- 设计说明：有
- 建筑类别：办公,商业,其他
- 建筑高度类型：多层建筑
- 建筑设计面积：3090平方米
- 地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：27张
- 设计年代：近代
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 全空气系统：定风量
- 水系统：单式泵,变流量,双管制,闭式
- 项目所在地：上海
附件详情
- 设计说明
- 施工说明
- 空调通风图例
- 主要设备材料表
- 空调平面图
- 空调水系统平面图
- 通风消防平面图
- 制冷机房设备管道布置图
- 制冷机房设备基础布置图
- 空调水系统原理图
- 排烟系统流程图
- 机房详图
附件详情
稿件为上海某商场空调通风设计全套施工图纸；项目总建筑面积30900平方米，建筑高度20米，三层。本建筑一、二层为商业及设备用房，三层及屋面为停车场。
设计内容：该商业建筑的空调、通风及防排烟系统设计。空调系统采取按功能分区控制，商店街、卖场、办公区各为一个独立的分区。本建筑冷负荷为3560kW，冷指标为246W/m。
空调水系统为一次泵两管制末端变水量系统；系统为闭式系统，采用低位膨胀水箱定压方式……
空调风系统为商店街、卖场采用单风道定风量全空气空调系统，气流组织方式采用侧/上送上回；办公区域所有房间均采用风机盘管加新风系统，气流组织方式采用上送上回……
，图纸共27张。

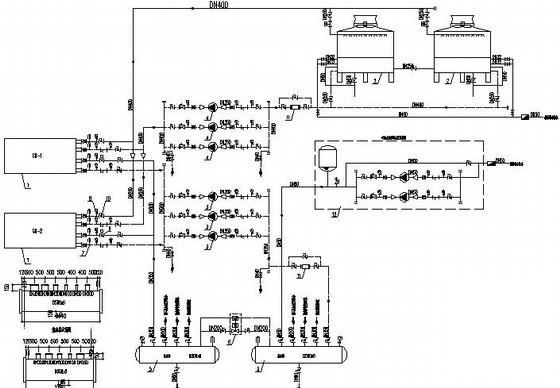

空调水系统原理图

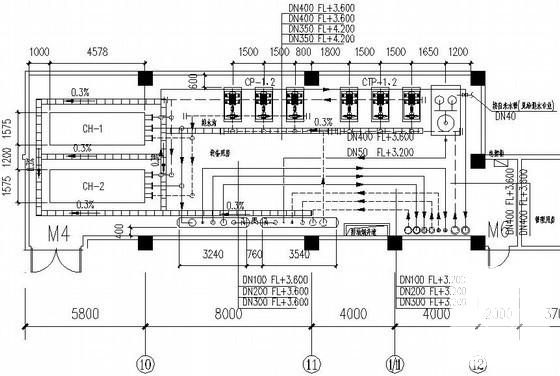

制冷机房设备管道布置图

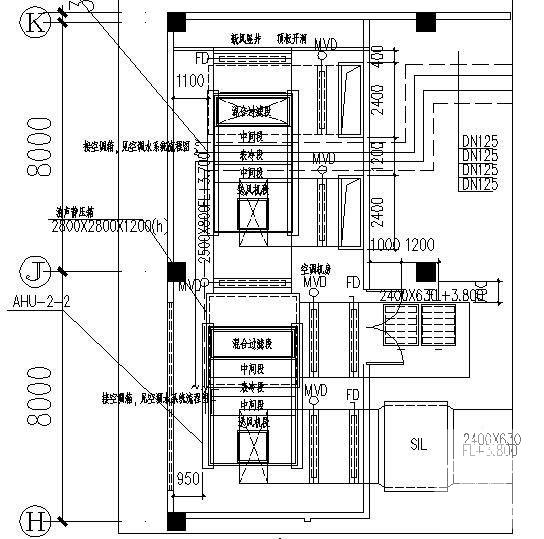

1-K轴空调机房布置图

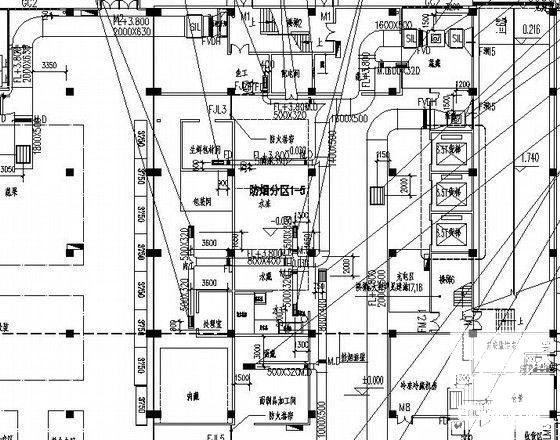

通风平面大样
空调水系统流程图
机房详图

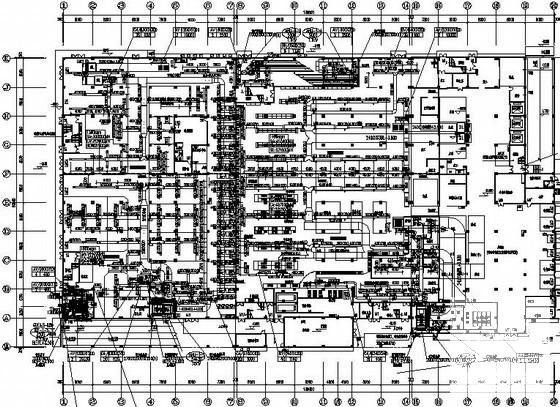

空调平面大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
大型商场空调设计 - 1 -
大型商场空调设计 - 2 -
大型商场空调设计 - 3 -
大型商场空调设计 - 4 -
大型商场空调设计 - 5 -
大型商场空调设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
