75000平米5层商城家居广场通风空调全套CAD施工图纸

附件详情

该项目位于苏州市，建筑总面积75000平方米，地上5层，一层4.9m，二-五层4.6m。
1、屋顶设两个冷冻机房并联运行，总制冷量为4500KW，采用麦克维尔离心式水冷机组，为单冷系统，冬季不供热。

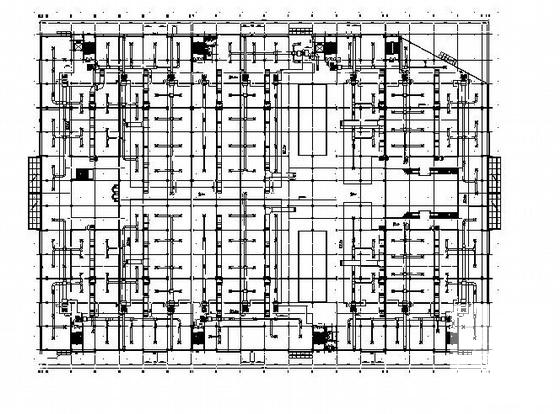

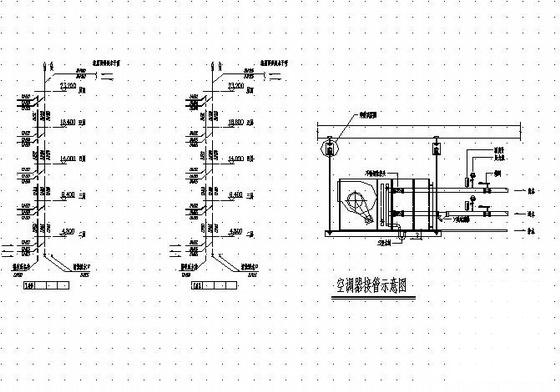

2、水系统双管制，屋面供回水干管同程，立管及楼层水平支管异程式；末端为吊顶式薄型空调器，共126台，设于走廊内，方散送风。
3、排烟：每层三个防火分区，每个防火分区设八个防烟分区，共享空间为独立的防火分区。竖井排烟，共48台排烟风机。
