巨川金宝汇广场4层商业通风空调CAD施工图纸(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业
• 建筑高度：高层建筑
• 建筑面积：47115平方米
• 地上层数：29层
• 地下层数：2层
• 图纸设计深度：施工图
• 设计内容：空调
• 冷热源：空气源热泵
• 空调系统：全空气系统
• 全空气系统：定风量
• 节点大样：风机盘管,空气处理机组
• 项目地址：安徽

该项目位于安徽省阜阳市。地上建筑面积为47115平方米,地下建筑面积为15875平方米，建筑高度为97.55m,地下2层，地上29层。地下两层为机动车库及非机动车库，一至四层为商业，其它层为公寓和住宅。该项目暖通专业设计包括以下内容：通风、空调及防排烟。

该项目一至四层商业空调冷热源由四层屋面两台板管蒸发式冷凝螺杆热泵机组提供，单台热泵机组制冷量为1640KW,制热量为1590KW，冷冻供回水水温为7/12℃，热水供回水水温为45/40℃。

一至四层商业空调方式采用全空气一次回风定风量系统，空调箱由除菌、初、中效过滤、表冷及送风机等功能段组成.空调区域气流组织采用上送，集中回风方式。过渡季节采用50%新风运行。

一层空调水管平面图

四层空调水管平面图

商业屋面空调水管平面图

商业屋面设备基础平面图

空调水系统原理图

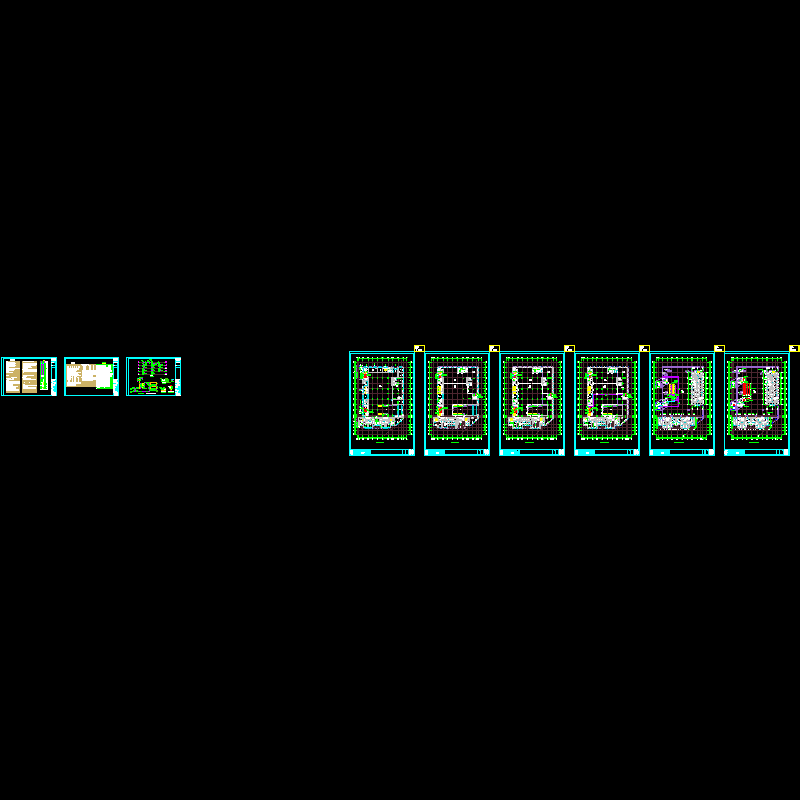

缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
