一份36层商业综合楼空调通风设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1049

积分

超级版主

Rank: 8Rank: 8

积分
1049
发表于 2020-2-25 21:54:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:38891.36平方米
  • 建筑地上层数:36层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:双管制
  • 节点大样:冷却塔,管道支吊架
  • 项目所在地:广东

附件详情

  • 资料目录
  • 设计施工说明
  • 设备及主要材料表,图例

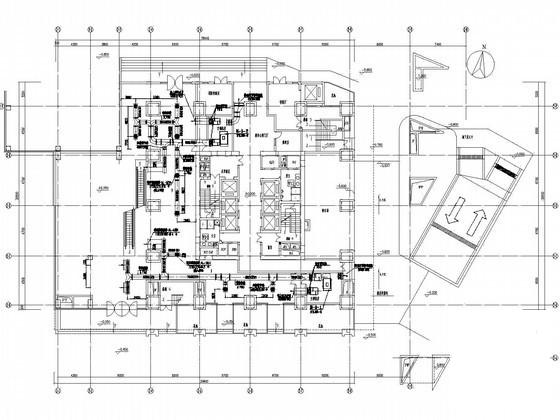

  • 地下层通风空调平面图
  • 空调风管平面图
  • 通风、空调水管平面图
  • 电梯机房通风平面图
  • 防排烟系统图

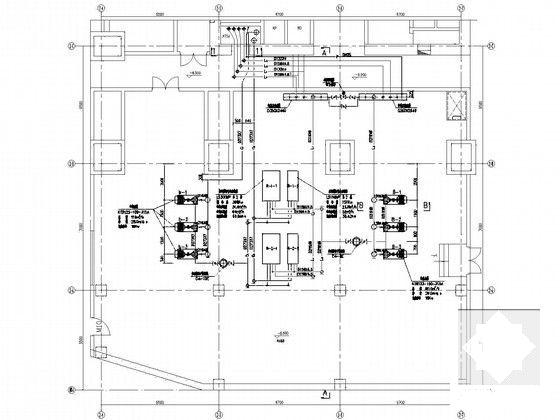

  • 冷水机房平面图

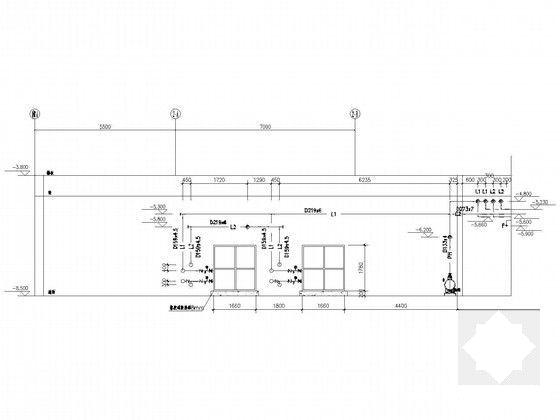

  • 冷水机房剖面图

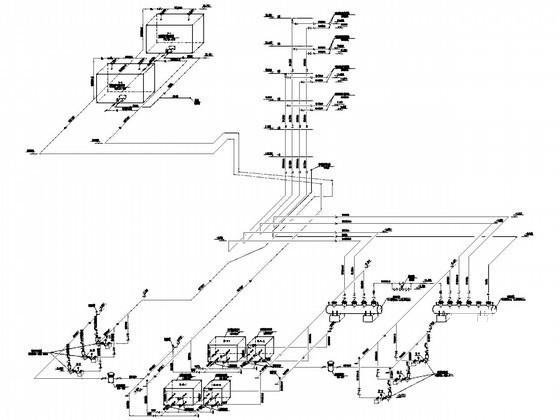

  • 空调水系统图

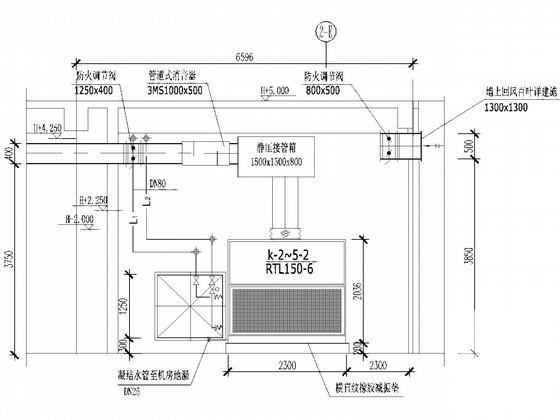

  • 空调机房剖面图

附件详情

稿件为深圳某超高层综合性大厦空调通风设计施工图纸;大厦地下二层为设备用房,地下一层为汽车库,裙房一~五层为商场,六层及二十一层为封闭的避难层,七层~三十六层塔楼为商务公寓楼组成。建筑总面积为38891.36m2,建筑总高度为119.85m。
设计内容:整个大楼的空调通风及防排烟系统设计。

,图纸共29张。

空调水系统图

空调机房剖面图

冷水机房平面图

冷水机房剖面图

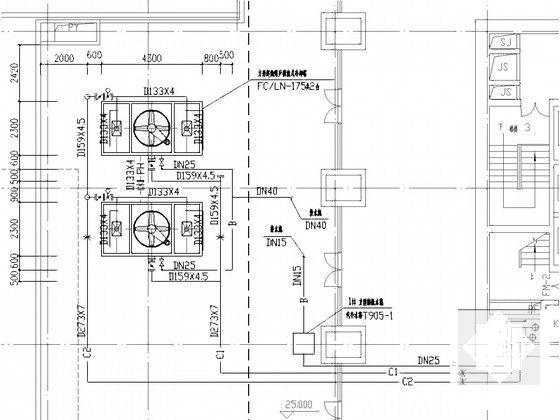

冷却塔布置平面图

空调通风剖面图

风机剖面图

防排烟系统图

空调风管平面图

[深圳]超高层商业综合楼空调通风设计施工图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-25 21:54:35上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ede2ecfs0e0wssccc20.rar

3.73 MB

下载  售价: 100 积分    赚积分
