大型商业综合楼暖通空调设计CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公,商业,其他
• 建筑高度类型：高层建筑
• 建筑设计面积：100000平方米
• 建筑地上层数：27层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：57张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：市政热网,水地源热泵
• 空调系统：全空气系统,空气-水系统
• 采暖系统：散热器供暖
• 水系统：单式泵,变流量,双管制,异程式,闭式
• 送风方式：散流器送风,其他
• 节点大样：集分水器
• 项目所在地：河北

附件详情

• 暖通设计及施工说明
• 消防通风平面图
• 采暖干管布置平面图
• 换热站平面图及流程图
• 空调水管布置平面图
• 空调风管布置平面图
• 采暖平面图
• 采暖系统图
• 分户计量 部分采暖系统图
• 采暖立管系统图
• 采暖安装详图
• 防排烟及通风平面图
• 消防加压送风系统图

附件详情

稿件为河北张家口某综合项目1~3号楼及地下商业、车库暖通空调设计全套施工图纸，甲级设计院设计，工程总建筑面积约10万平米。
其中1号楼为高层住宅，地下一层为自行车库，地下二层为储藏室（无可燃物）和汽车库；地上一层为商业网点，二层为物业办公，三~二十二层为住宅，总建筑面积为13000.22平方米，建筑高度为69.30m。
2号综合楼地下二层为机械停车库和设备用房。地下一层为商业街及地下超市，地上一~五层为商业，六~二十七层为办公用房，总建筑面积为85653平方米，建筑高度为98.80m。
3号办公楼地下部分为二层，均分别与2号综合楼地下商业和汽车库相连，地上一、二层为商业网点，三~六层为办公用房，总建筑面积为6099.78平方米，建筑高度为23.50m。

设计范围：该项目暖通专业的设计范围包括：住宅、办公用房及地下车库的采暖、通风及防排烟系统设计，商业部分的空调、通风及防排烟系统设计，换热站热力工艺流程设计。

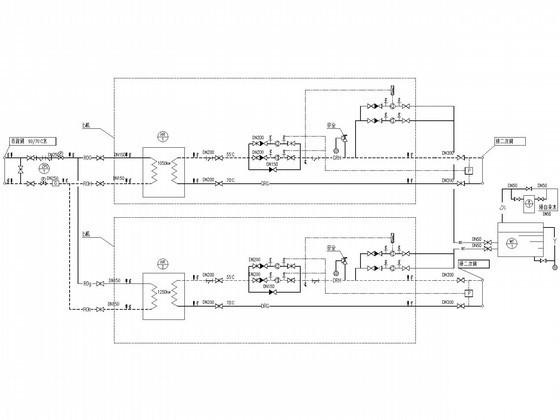

换热站系统流程图

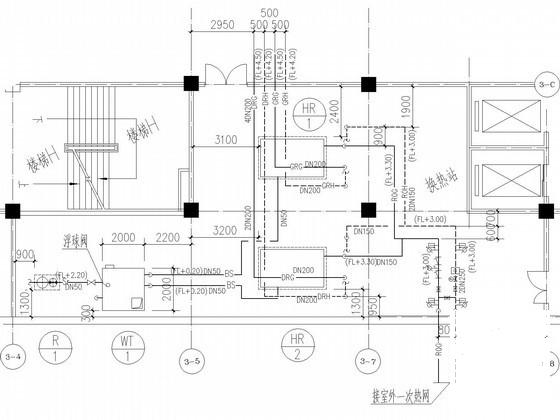

换热站平面图

风管布置大样

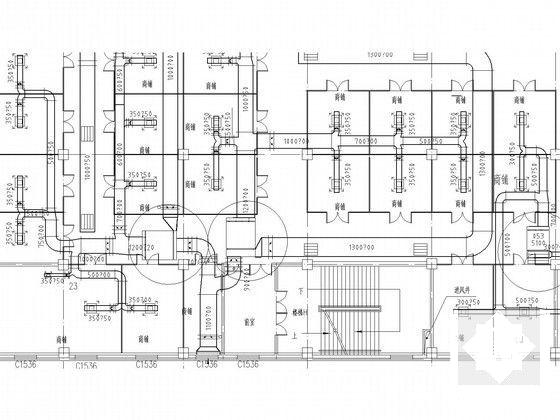

地下一层空调局部平面

热力入户装置示意图

消防加压送风系统图

散热器安装示意图

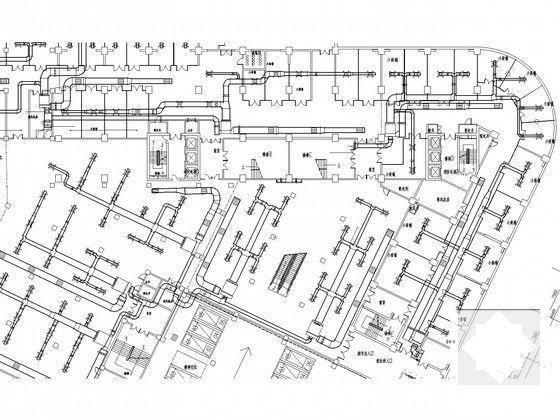

2号楼采暖平面

1#楼采暖平面

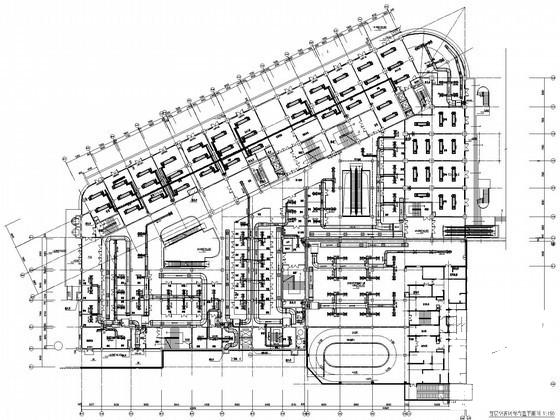

地下一层消防通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
