该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源
-
附件设计说明:有
-
建筑类别:商业
-
建筑高度类型:多层建筑
-
建筑地上层数:3层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:26张
-
设计年代:近代
-
设计内容:空调,通风,采暖,防排烟,机房
-
冷热源:市政热网,电动压缩式冷水机组
-
空调系统:全空气系统
-
采暖系统:散热器供暖
-
水系统:单式泵,双管制,异程式,闭式
-
送风方式:散流器送风
-
节点大样:空气处理机组
-
项目所在地:山东
附件详情
-
设计及施工总说明
-
主要设备材料表及图例
-
空调及通风平面图
-
屋面防排烟平面图
-
层采暖平面图
-
通风大样及进排风机房剖面图
-
制冷机房管道及设备平面图
-
制冷机房及换热站剖面图及室外冷却塔布置图
-
空调水系统流程图
-

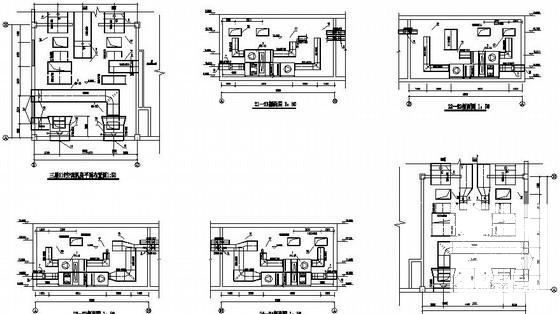

空调机房
平面布置图
-
空调水系统图
-
采暖系统图
-

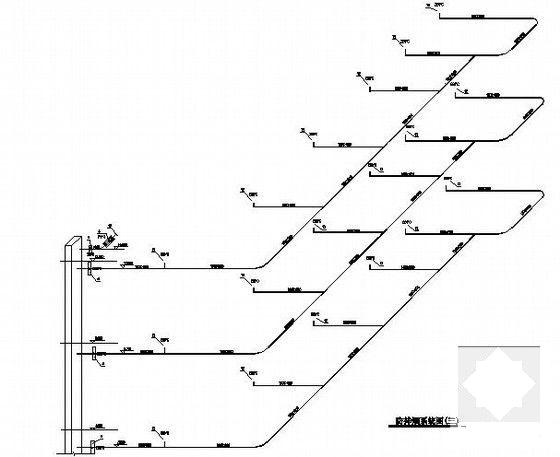

防排烟系统图
附件详情
一、项目概要:本建筑位于山东,地上3层,地下1层,是一所大型家居商场建筑。
二、设计范围:附属用房采暖系统、商场集中中央空调系统以及全楼通风系统、防排烟系统。
1. 采暖系统:采用中供中回垂直双管式散热器采暖系统。
2. 空调水系统:设计为一次泵闭式机械循环系统,空气调节系统采用冬夏合用两管制,组合机系统形式为下行上给水平双管异程式;
3. 空调风系统:商场空气调节系统均采用全空气系统,选用热回收式空气处理机组;空调机组分散布置,设在各层专用机房内;各机组配湿膜加湿器;气流组织采用吊顶散流器下送风,下部侧墙集中回风通风方式。
4. 自控系统、
通风防排烟
系统......
,图纸共26张。

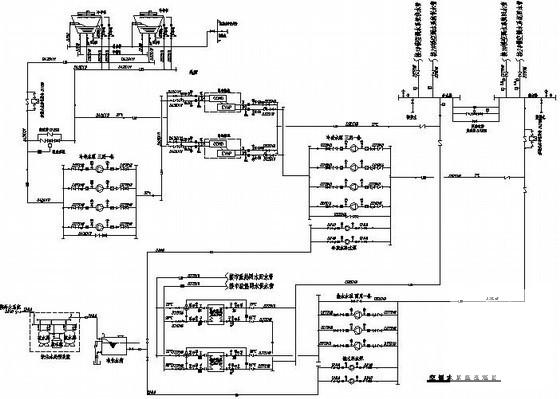

空 调 水 系 统 流 程 图.jpg

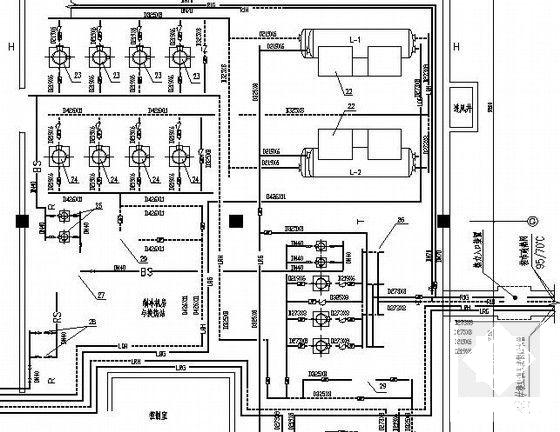

制冷机房与换热站管道布置平面图

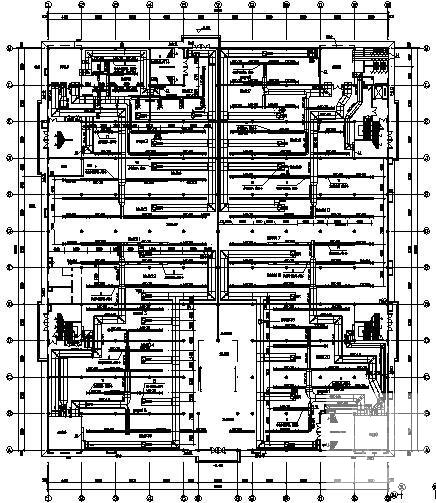

9空调风管平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
