附件设计说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑设计面积：2559.02平方米
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
参考图纸：96张
-
设计年代：近代
-
设计内容：空调,通风,采暖
-
冷热源：市政热网
-
采暖系统：散热器供暖,热水辐射
-
送风方式：散流器送风
-
项目所在地：北京
附件详情
-
采暖设计说明 图例 材料表
-

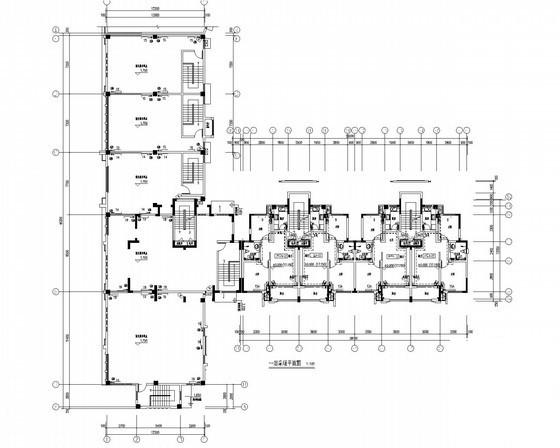

一层采暖平面图
-
二层采暖平面图
-
三~五层采暖平面图
-
六层采暖平面图
-
一层通风平面图
-
二层通风平面图
-
三层通风平面图
-

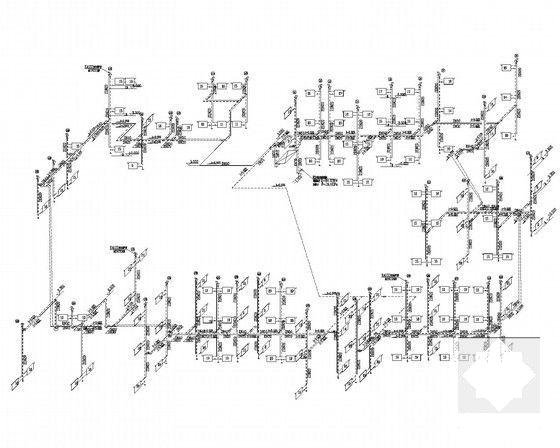

采暖系统图
-
1#地下车库通风、排烟平面图
-
2#地下车库通风、排烟平面图
-
通风防排烟
系统图
-
储藏层采暖、通风平面图
-
网点采暖系统图
-
大样图
附件详情
一、项目概要：
该项目住宅建筑面积为2559.02平方米,储藏室建筑面积302.65平方米。建筑高度为19.40米、6层带储藏室...
二、采暖系统：
1.市政热源经换热站换热后供暖。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计，
分户计量
。
2.住宅户内和网点均为散热器采暖系统...
三、空调通风系统：
1.厨房设排油烟机插座，卫生间设通风器，风量150m[3]/h,风压100Pa,卫生间利用门缝或窗户(有外窗房间)自然补风。
2.设备夹层设置机械送排风，换气次数为3次/h。
3.住宅内厨房排油烟设防火型变压式防回流排油烟风道。厨房通风设置专用的外窗自然通风器...
图纸共96张。

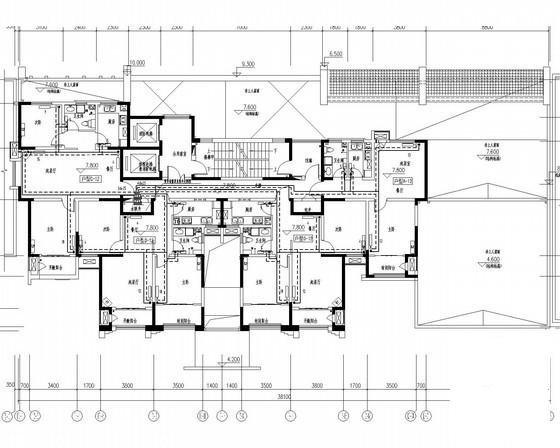

标准层采暖平面图
采暖平面图

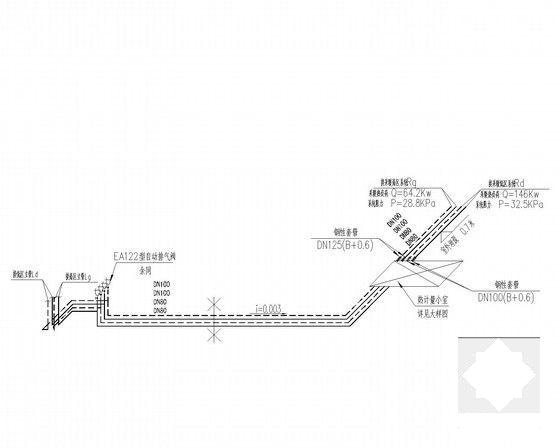

采暖干管系统图
采暖系统图

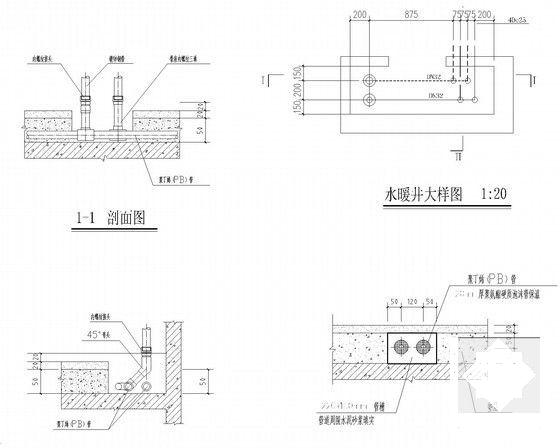

大样图
网点采暖系统图
夹层采暖通风平面图
