一份9层小型酒店散热器采暖设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 参考图纸：8张
• 设计年代：近代
• 设计内容：采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 节点大样：集分水器
• 项目所在地：辽宁

附件详情

• 采暖设计说明

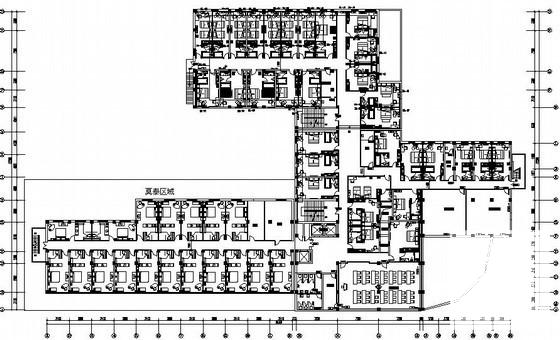

• 采暖平面图
• 采暖系统图

附件详情

稿件为沈阳某快捷酒店散热器采暖设计施工图，酒店共9层。采暖热媒为热水65℃-50℃。采暖热负荷为350Kw.系统阻力损失65KPa; 设计散热量100W/片……

，图纸共8张。

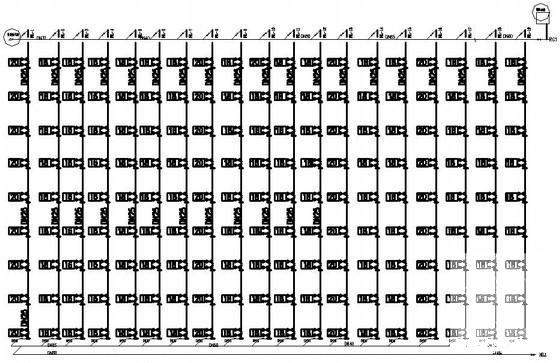

客房采暖系统图

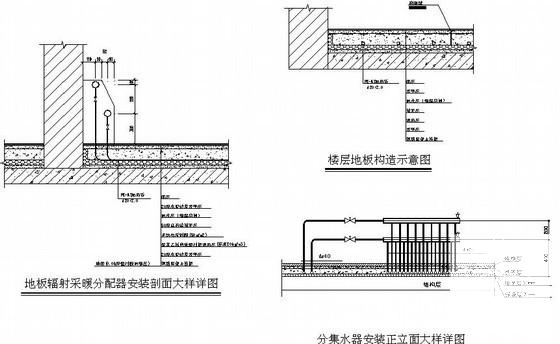

安装大样图

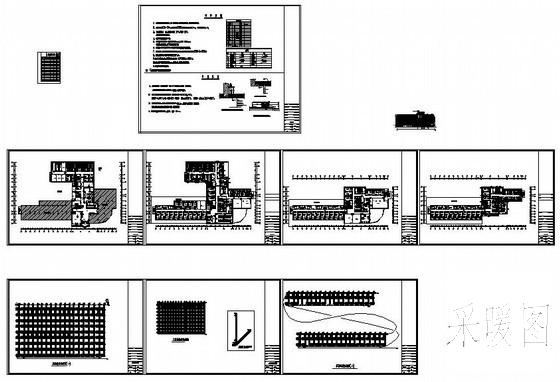

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
