26层商住楼采暖通风CAD施工图纸(散热器安装)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：39517.71平方米
• 建筑地上层数：26层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计内容：通风,采暖,防排烟
• 采暖系统：散热器供暖

附件详情

该项目地下一层，地上二十六层，建筑设计面积：39517.71m2，大楼设计热负荷为1415KW，热指标为35.9W/m，系统阻力38.5KPa，热源由单独的热交换站提供，系统的定压及补充软化水由热源处考虑。采暖系统采用共用立管的分户独立系统，户内采暖为双管下供下回系统(暗敷)，每户的供水干管安装热量表，实行 分户计量 ，每组散热器安装自动温控阀，进行室温控制，供回水温度分别是85°C和60°C，整个小区共用热交换站。

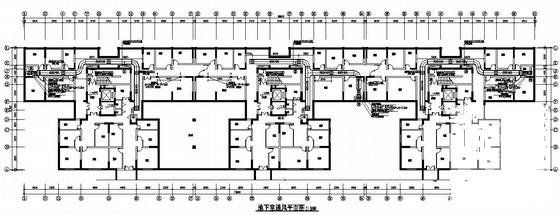

第 1 张图

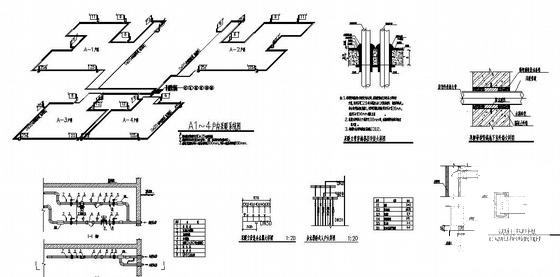

第 2 张图

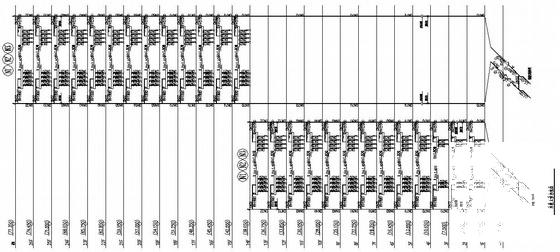

第 3 张图
