26层商住楼采暖CAD图纸(散热器系统)

  • 设计内容:散热器采暖
  • CAD版本:CAD2000
  • 参考图纸:16张
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 采暖方式:散热器系统

附件详情

热源:由XX热电厂集中供给,经设于地下一层热力分配站后 ,送至 A,B座各栋用户,一次网热媒为 70-55°C低温水,经换热后 ,二次网热媒为65-50°C低温水,散热器 :采用钢制翅片管散热器 ,公建部分采用 GPC700型 ,住宅部分采用 GPC500型 .该资料包含设计说明,采暖平面图及系统图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

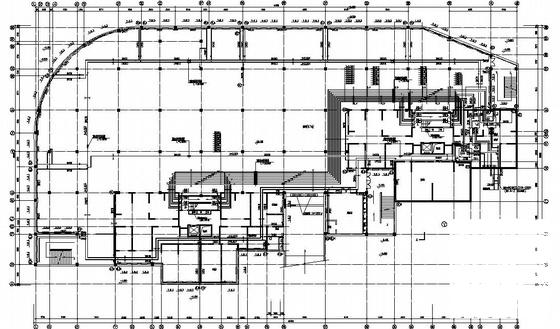

  • 散热器采暖图纸 - 1
    散热器采暖图纸 - 1

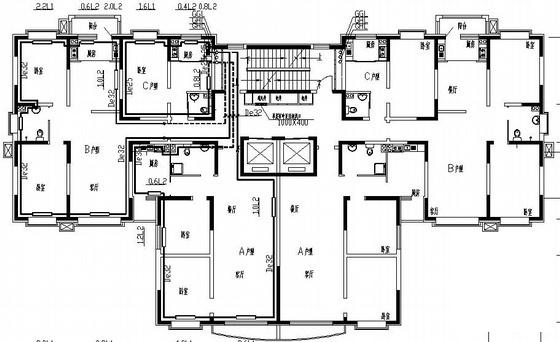

  • 散热器采暖图纸 - 2
    散热器采暖图纸 - 2

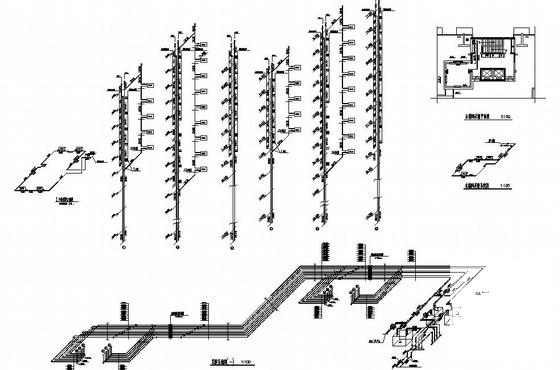

  • 散热器采暖图纸 - 3
    散热器采暖图纸 - 3

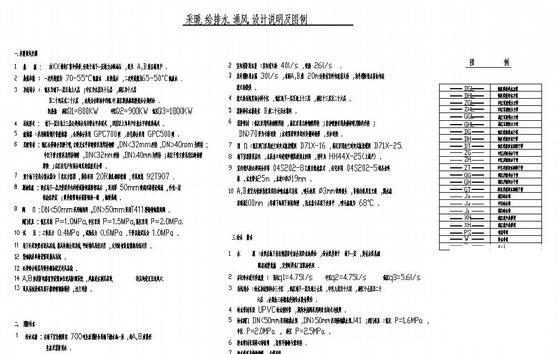

  • 散热器采暖图纸 - 4
    散热器采暖图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
