学校教学楼散热器采暖系统设计CAD施工图纸(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计内容：采暖
• 采暖系统：散热器供暖,热水辐射
• 项目地址：北京

附件详情

一、项目概要：
项目为一学校教学楼...
二、采暖系统：
1.该项目教室采用散热器采暖，采暖形式为上供下回同程式系统；采暖热负荷为305.6Kw。
2.该项目教室采暖热源为室外热网（85/60°c）...

图纸共7张。

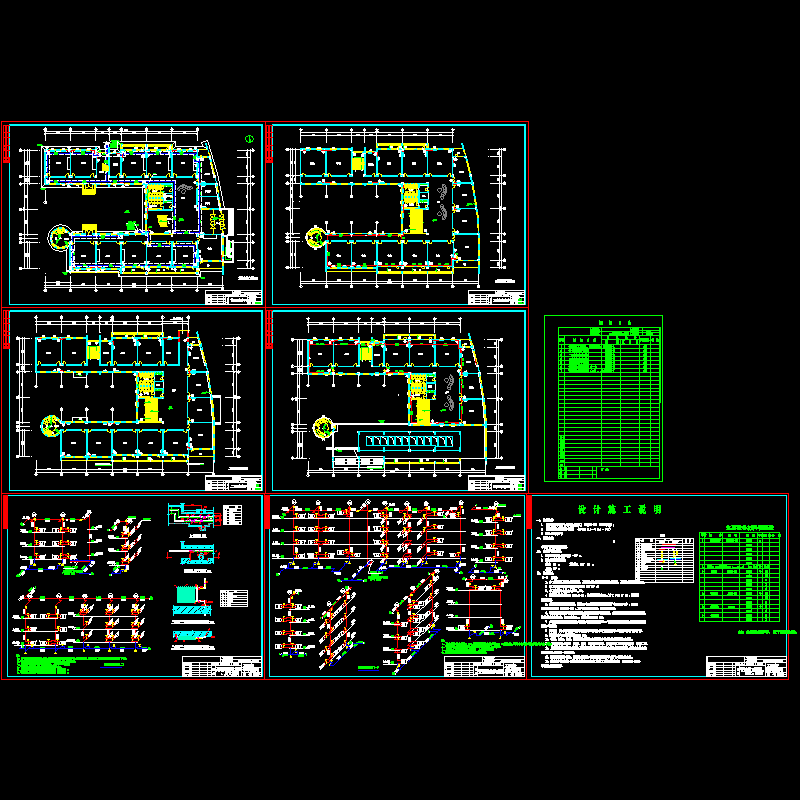

采暖系统示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
