5层综合大楼散热器采暖系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计内容:采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 水系统:同程式,闭式

附件详情

一、项目概要:
地上5层,地下一层,为一综合楼...
二、采煤系统:
1.本系统中采用闭式机械循环.同程式系统.供水干管、回水干管接室外供热管网;供回水温度为95°C和70°C。
2.采暖系统中采用单管垂直顺利上供下回式...
三、通风系统:
本地下室为一小型停车库,其送风量:18000m3/h,排风量:23450m3/h...

图纸共10张。

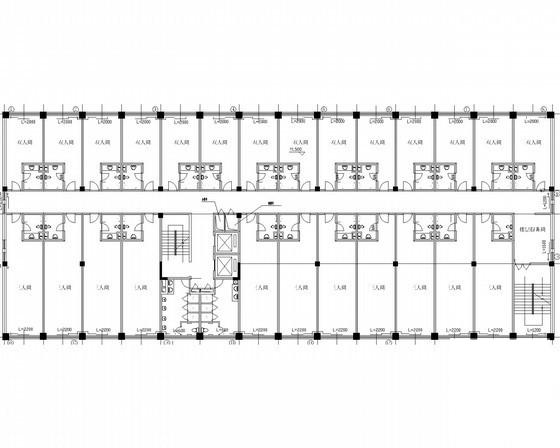

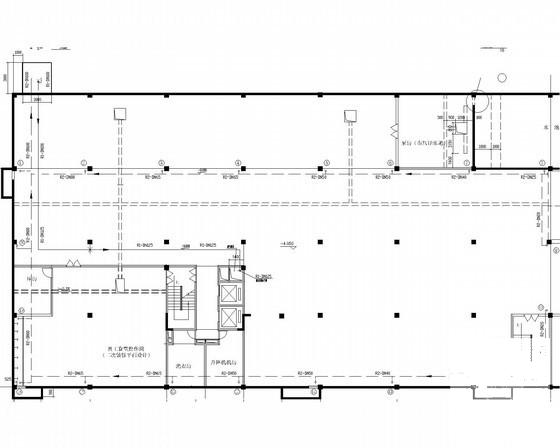

采暖管道布置图

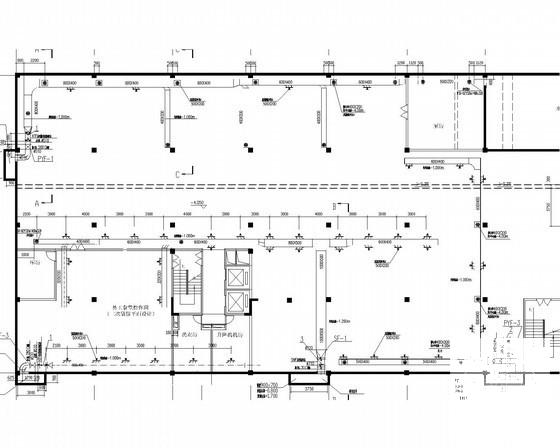

防排烟平面图

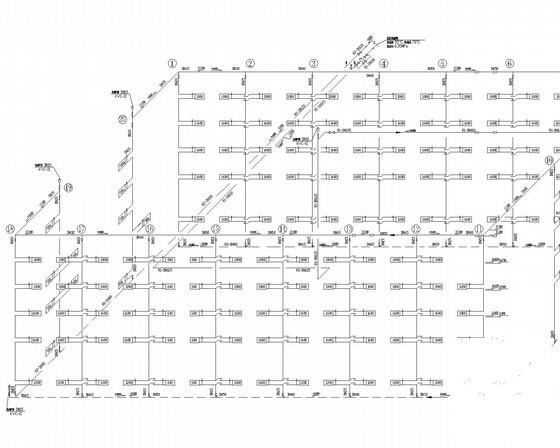

采暖水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 采暖散热器设计 - 1
    采暖散热器设计 - 1
  • 采暖散热器设计 - 2
    采暖散热器设计 - 2
  • 采暖散热器设计 - 3
    采暖散热器设计 - 3
  • 采暖散热器设计 - 4
    采暖散热器设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
