3层别墅建筑散热器采暖系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制

附件详情

一、项目概要:
地上3层,半地下室,为一别墅建筑...
二、采煤系统:
1.该项目的热源是来自小区内区换热站,二次网运行温度为供水65°C,回水温度为50°C,连续供暖。
2.系统形式为下供下回双管系统...

图纸共8张。

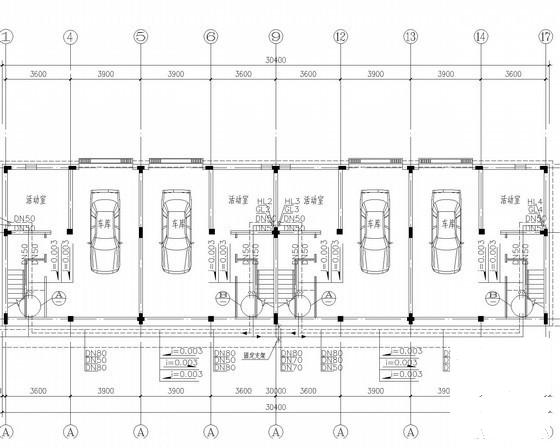

半地下室采暖干线平面图

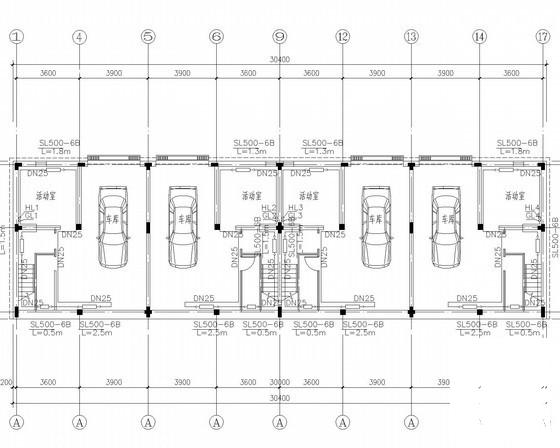

半地下室采暖平面图

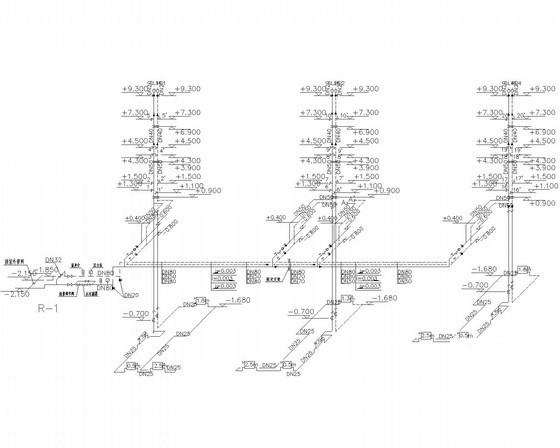

采暖系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

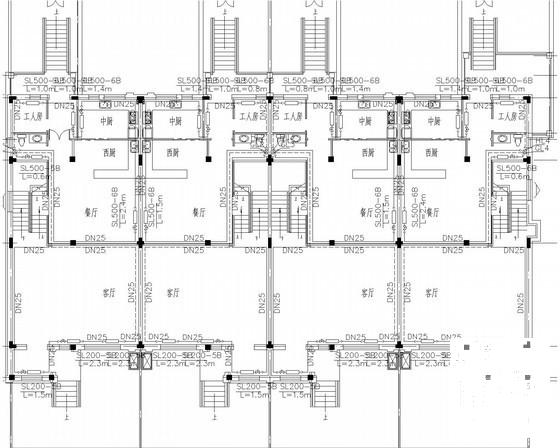

  • 别墅采暖设计施工 - 1
