3层小型公寓散热器采暖系统CAD施工图纸(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：1844.25平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 项目地址：山东

附件详情

• 设计说明
• 图例
• 采暖平面图
• 采暖系统图

附件详情

稿件为山东济南某敬老院公寓楼散热器采暖系统设计施工图，工程共三层，建筑面积1844.25m2，建筑高度10.5m。
设计内容：公寓楼采暖通风系统设计。

编制于2013年，图纸共5张。

济南小型公寓散热器采暖系统施工图

暖通平面图

采暖系统图

公寓楼暖通平面图

第 1 张图

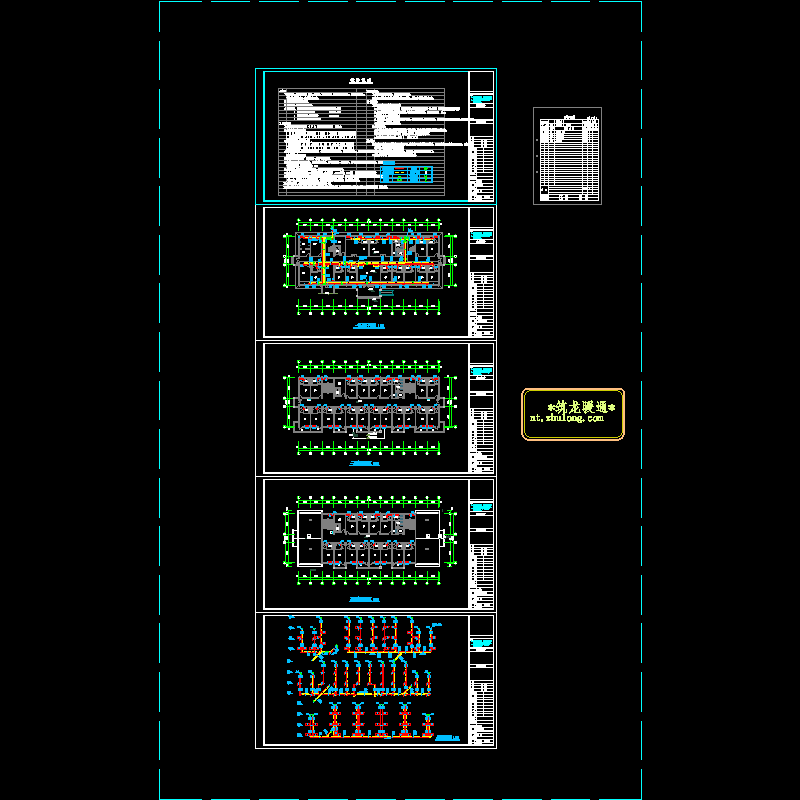

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:38:01上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
