8层酒店采暖设计CAD施工图纸（散热器供暖）
- 设计详细说明：有
- 建筑类别：酒店
- 建筑高度类型：高层建筑
- 建筑地上层数：8层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：散热器供暖
- 项目所在地：黑龙江
附件详情
该资料为“XX酒店连锁店齐齐哈尔中环店室内采暖部分。采暖热媒为热水85℃-60℃。采暖热负荷为473Kw.系统阻力损失 67KPa。散热器选用钢铝散热器ST-T-1（75X75X600及75X75X1400）。采暖系统为上供下回单管跨越同程式.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

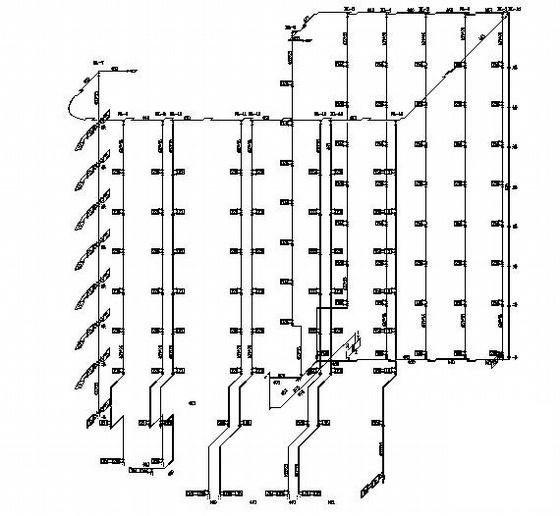

散热器采暖施工图 - 1 -

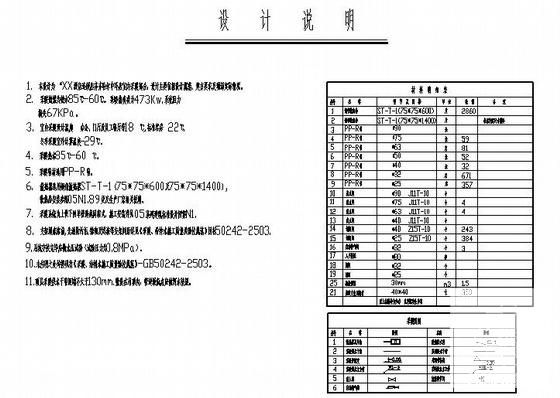

散热器采暖施工图 - 2 -

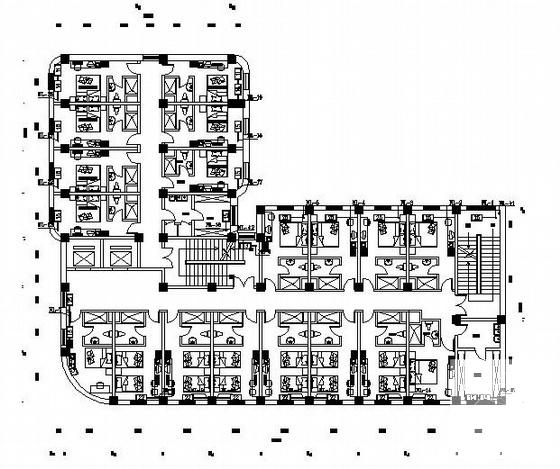

散热器采暖施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.52 MB
- 收藏次数：0
-
文件名称：
附件-995858799889755770878.rar
