一份3层别墅住宅楼小区采暖设计CAD施工图纸(地下1层，)(散热器供暖)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计年代：近代
• 设计内容：通风,采暖
• 采暖系统：散热器供暖,热水辐射
• 项目所在地：辽宁

附件详情

• 采暖设计说明
• 地下层采暖干管、通风平面图
• 采暖平面图
• 采暖系统图
• 热力系统图

附件详情

稿件为辽宁营口某体育公园住宅区采暖通风设计全套施工图纸；该资料共20栋别墅建筑和小区会所，别墅共6种户型，地上3层地下一层。地下车库采用散热器采暖，其他房间均采用地热盘管采暖。热源为换热站供给的60/50°C低温热水；采暖热指标38W/m 。

，图纸共50张。

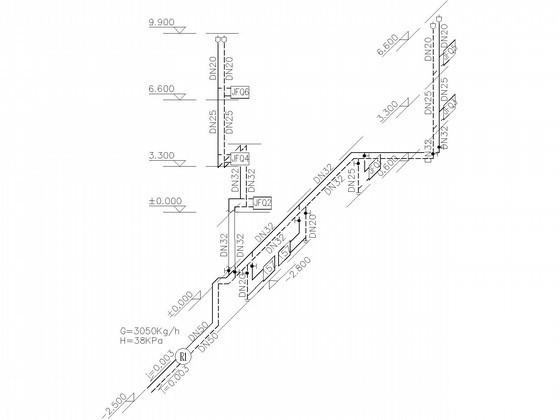

采暖系统图

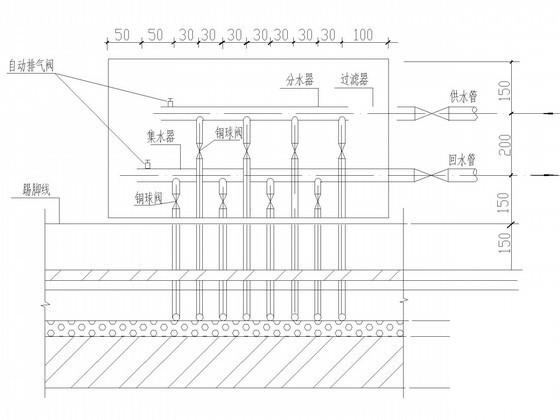

热媒集配装置正视图

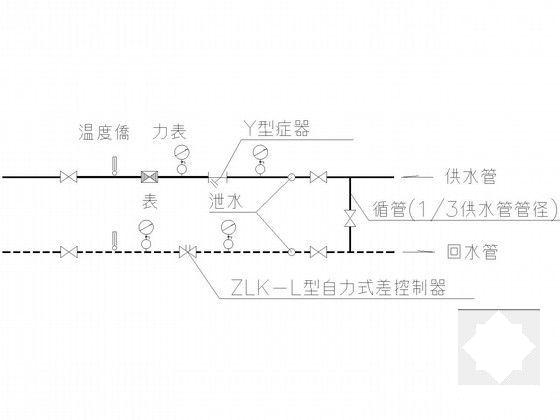

采暖入口装置大样图

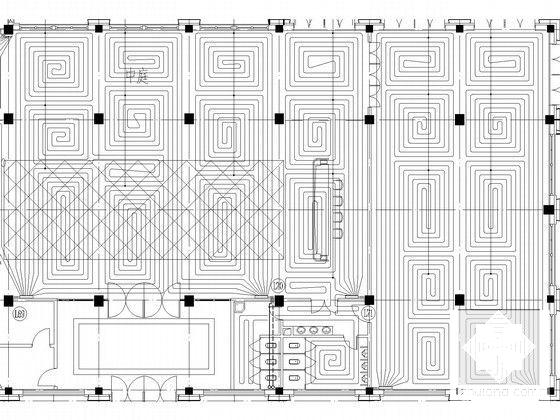

采暖平面大样

图7

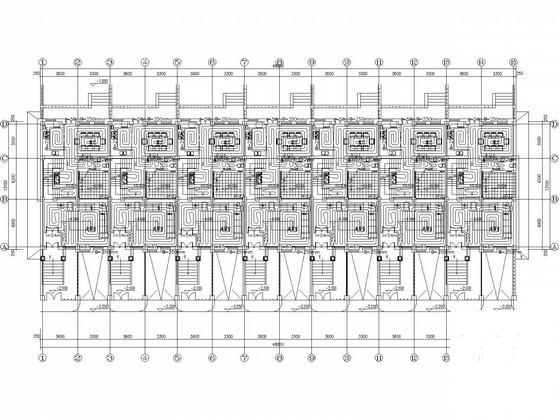

6~14#别墅采暖平面

2#楼暖平面

会所采暖平面

1#楼暖平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
