小区多层小高层住宅楼供暖通风CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：27662平方米
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 参考图纸：55张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 项目所在地：黑龙江

附件详情

• 设计说明
• 采暖干管平面图
• 通风及防排烟平面图
• 采暖系统原理图
• 户型采暖示意图
• ......

附件详情

一、项目概要
该工程位于黑龙江省，多层住宅楼，总建筑面积27662平方米，地上十层，建筑高度为33.6m，建筑物耐火等级为二级。
二、热源
热源为小区供热管网
散热器采暖

图纸共55张

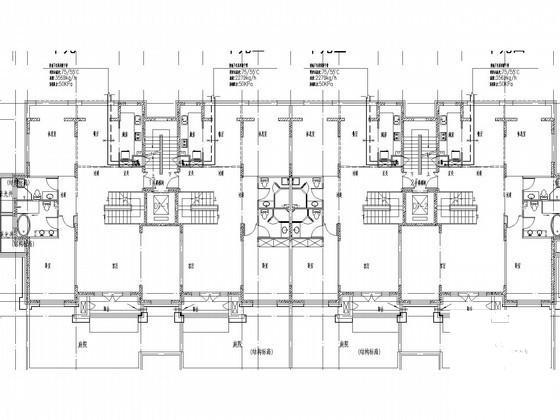

采暖干管平面图

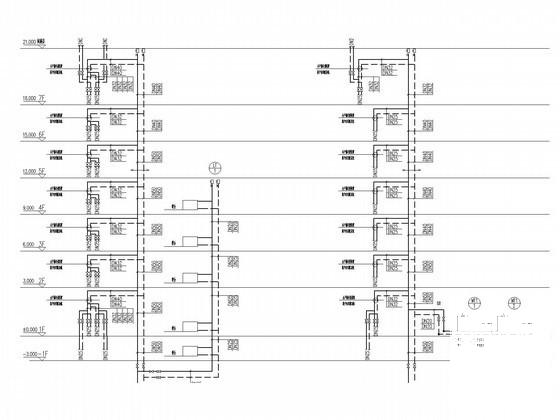

采暖立管系统原理图

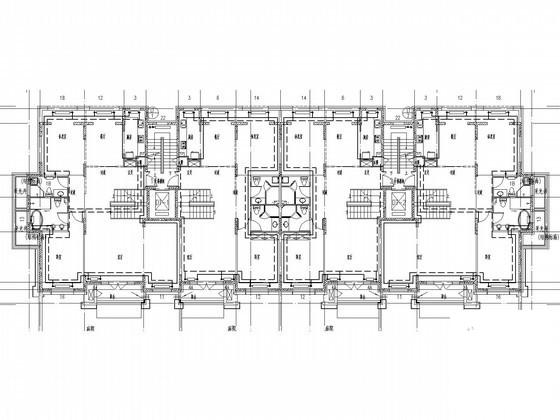

地下室采暖 通风防排烟 平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 20:49:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
