12层小高层住宅楼给排水设计CAD施工图纸.dwg

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该资料范围：室内给排水及水消防系统。 　　本建筑地上11层(局部12层),建筑高度33米.以市政自来水作为水源,经室外给水管网叠压供水设备加压.设计用水量为22m3/日. 　　热水采用住宅用电热水器加热. 　　生活给水管:冷水管和热水管均采用建筑给水用PP-R管(公称压力不低于1.0MPa),热熔连接. 　　排水管:采用芯层发泡PVC管,粘接(96S406).采用其相应的配件接口.排水立管设消音装置. 　　室外消火栓系统用水量为15L/S,室内消火栓系统用水量为10.4L/S,火灾延续时间为2小时.消防供水系统:采用临时高压制,火灾时分别由泵房内消防泵或消防车加压供水. 　　灭火器配置:在各消火栓箱下或旁边设置3具4kg手提式磷酸铵盐干粉灭火器. 某小高层住宅楼给排水施工图 某小高层住宅楼给排水施工图

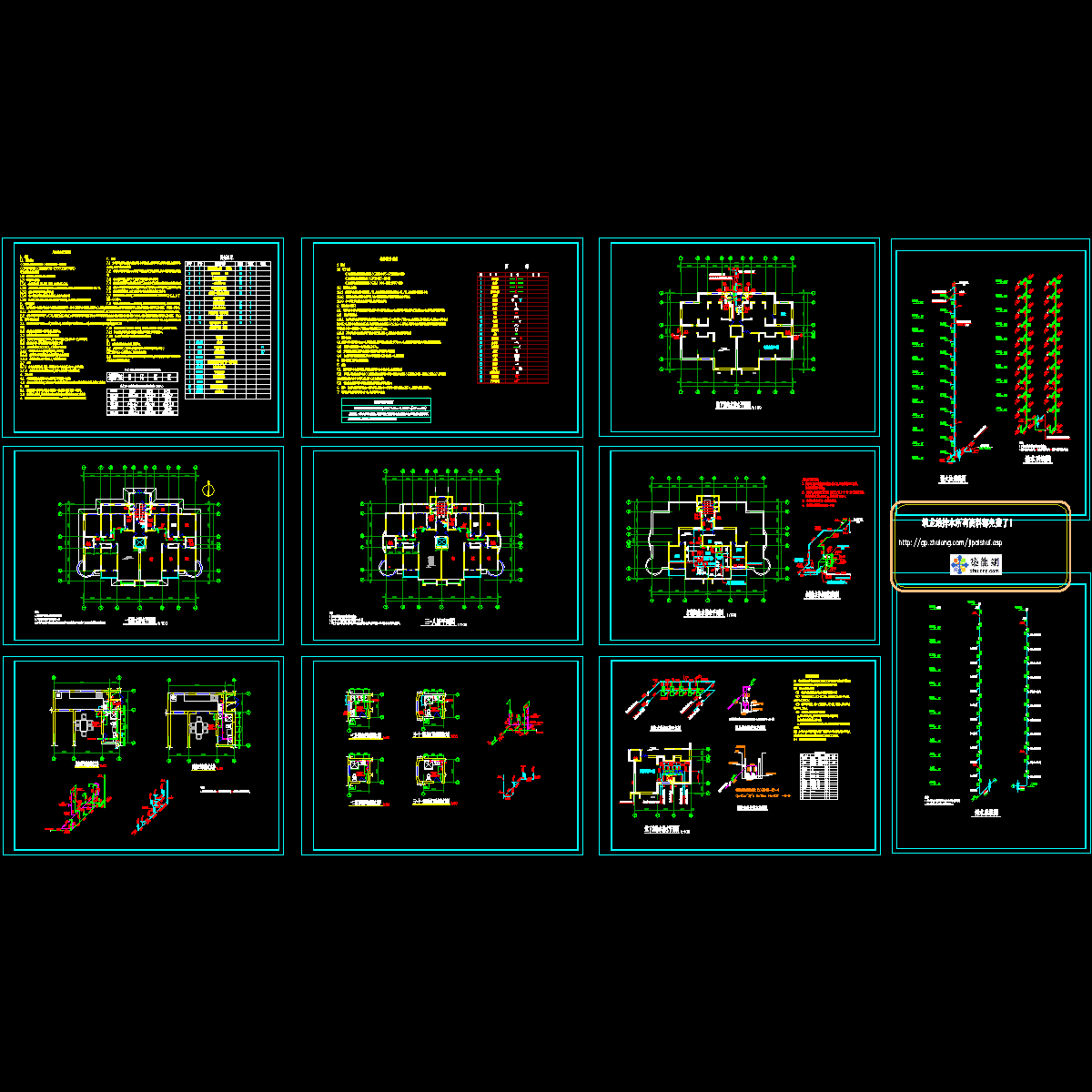

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
