一份11层小高层住宅楼建筑dwg格式设计CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 图纸设计深度 ：方案（初设图）
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：10张
• 建筑高度：39.7m
• 地上层数：11层
• 设计效果图：无

附件详情

某11层小高层住宅设计方案，顶部为阁楼，平面形状类似喜字型，建筑面积6677平方米，建筑高度39.7米，一梯四户，户型为两室一厅一卫和三室一厅一卫，楼梯间为封闭楼梯，电梯为消防电梯。10张图纸。

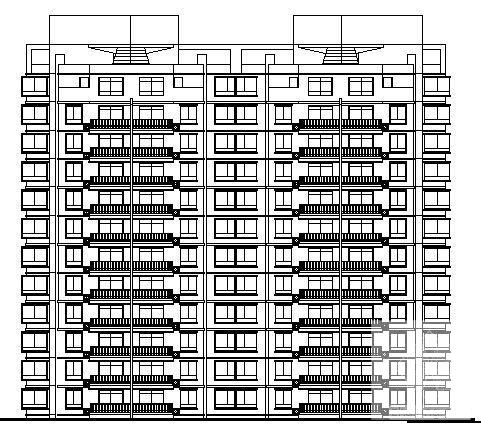

第 1 张图

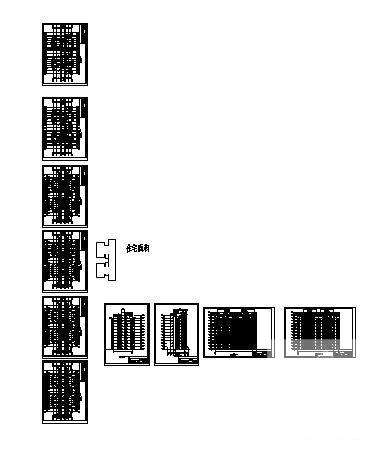

第 2 张图

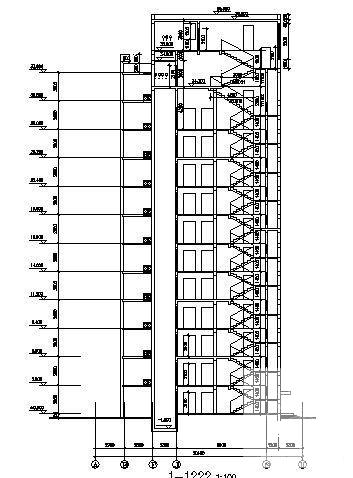

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
