多层住宅散热器采暖设计图纸2020()(二级结构安全)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：210*xx平方米
• 地上层数：三层
• 图纸设计深度：扩初图
• 参考图纸：5张
• 设计年代：近代
• 设计内容：采暖
• 采暖系统：散热器供暖
• 项目地址：山东

1.项目概要

1.1 工程名称:该项目为山东省东明县黄河滩区居民迁建菜园集镇1号村台安置工程210户型。

建设地点位于东明县菜园集镇，具体位置详总图。

1.2 该项目单户建筑面积为 210平方米；

1.3 建筑层数.高度：层高为3.0米，

1.4 建筑建筑结构形式为砌体结构,结构安全等级为二级,设计使用年限为50年,抗震设防烈度为八度;

1.5 该项目耐火等级为 二 级;

2.设计依据和范围

1.民用建筑供暖通风与空气调节设计规范 （GB50736-2012）

2.建筑设计防火规范 （GB50016-2014）2018年版

3.公共建筑节能设计标准 （GB 50189-2015）

4.通风与空调工程施工质量验收规范 （GB50243-2016）

5.建筑机电工程抗震设计规范 （GB50981-2014）

6.民用建筑设计统一标准 （GB50352-2019）

7.建筑防烟排烟系统技术标准 （GB51251-2017）

8.全国民用建筑工程设计技术措施（暖通空调.动力）（2009年版）

9.甲方任务书及建筑专业提供的条件图

10.该资料包括地上消防及防排烟等系统设计

图纸展示：

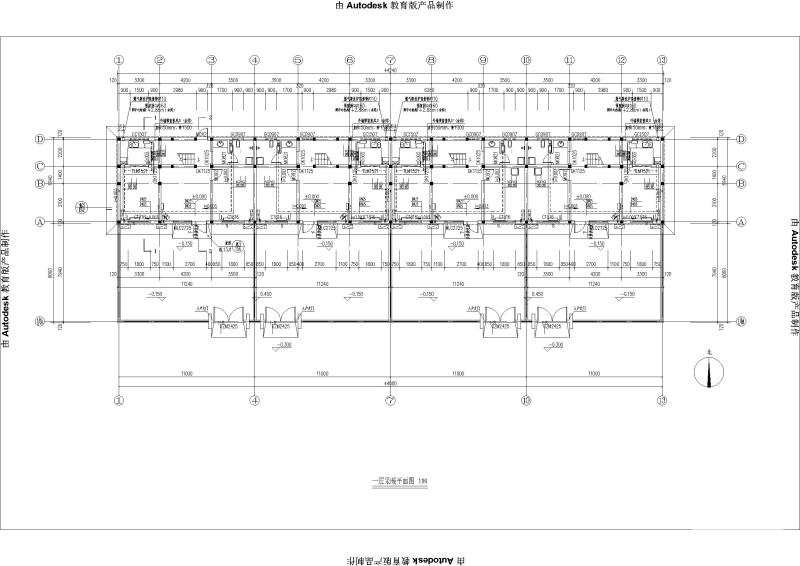

一层采暖平面图

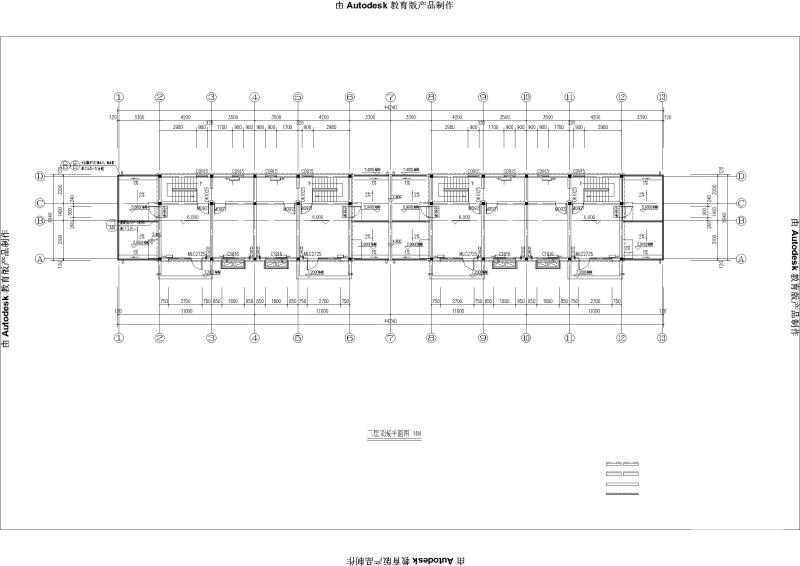

二层采暖平面图

三层采暖平面图

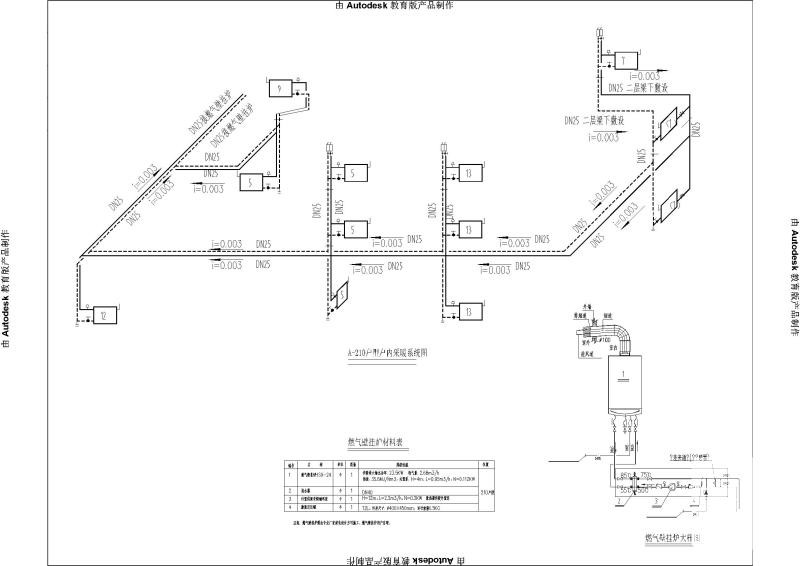

采暖系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-5 09:19:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
