小区多层住宅楼采暖CAD施工图纸（设计说明）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：通风,采暖
• 采暖系统：热水辐射

附件详情

该项目采暖热水由集中供热管网供给,系统供水温度50°C，回水温度40°C，温差10°C，采用低温地板辐射采暖系统。总热负荷为418.2KW,热负荷指标为35W/m2,采用低温地板辐射采暖系统，户内经分集水器多环路设置地埋盘管,便于用户按需调节。
该项目为多层住宅楼，图纸为小区1-5号楼采暖施工图，包含设计施工说明，采暖平面图，系统图，大样图等。

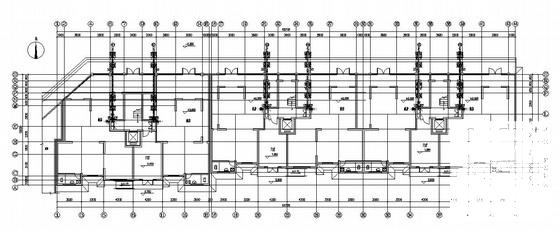

第 1 张图

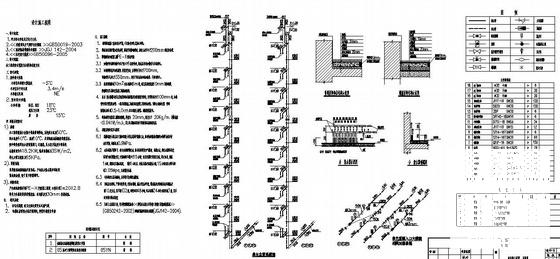

第 2 张图

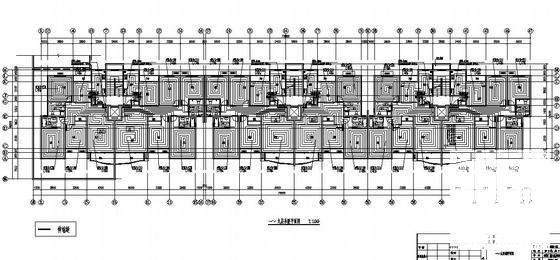

第 3 张图

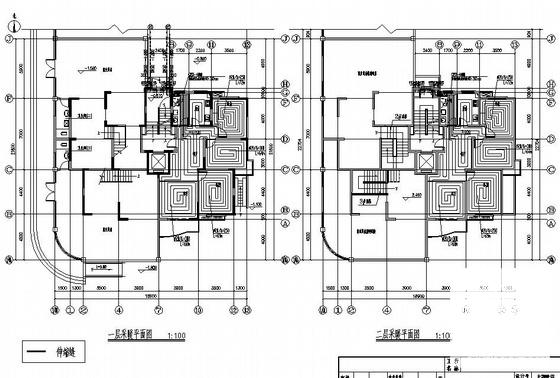

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
