小区多层会所采暖设计施工CAD大样图
- 设计说明：有
- 建筑类别：住宅,其他
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 设计内容：通风,采暖
- 采暖系统：热水辐射
- 节点大样：集分水器
- 项目所在地：辽宁
附件详情
- 采暖设计说明
- 地下层采暖干管、通风平面图

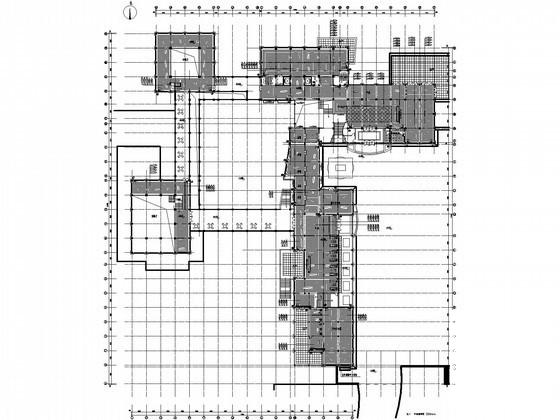

- 采暖平面图
- 采暖系统图
- 热力系统图
附件详情
稿件为辽宁营口某体育公园住宅区会所采暖通风设计全套施工图纸；地下车库采用散热器采暖，其他房间均采用地热盘管采暖。热源为换热站供给的60/50°C低温热水；采暖热指标38W/m 。
设计内容：会所的采暖设计及卫生间通风设计。
，图纸共8张。

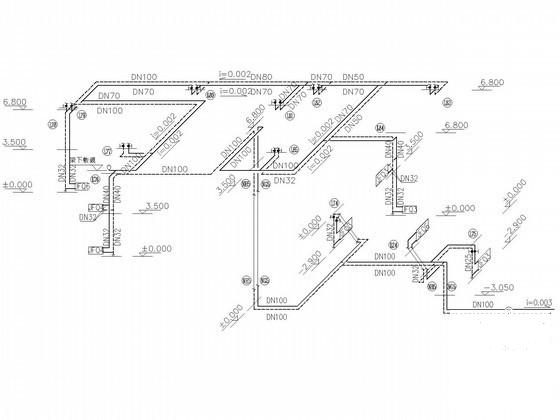

采暖系统图

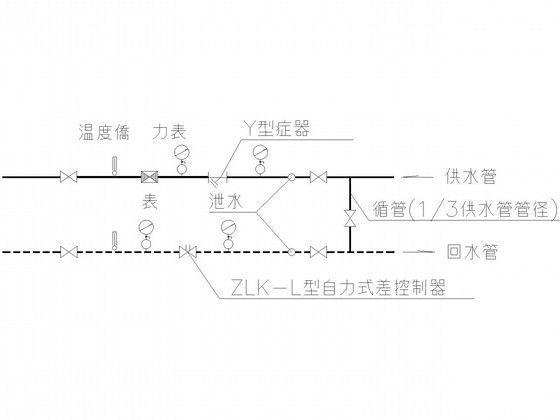

采暖入口装置大样图

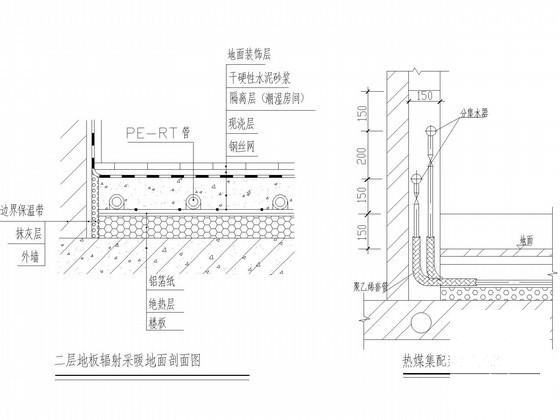

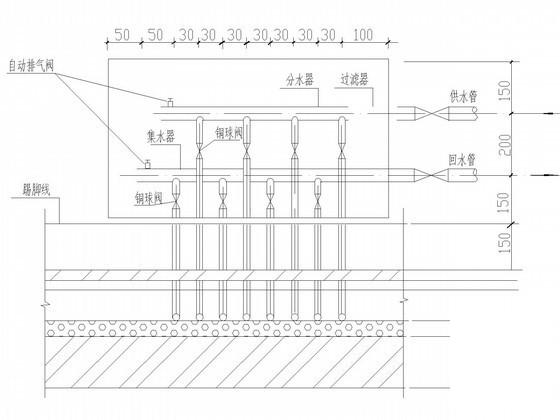

热媒集配装置正视图
