7层大型综合楼暖通设计CAD施工图纸(地下室排风)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：14000平方米
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,人防
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 采暖系统：其它
• 送风方式：散流器送风
• 项目所在地：江苏

附件详情

• 排烟风机安装大样
• 空调平面图
• 屋面排风平面图
• 地下室排风排烟平面图
• 地下室战时通风平面图

附件详情

该项目为办公与商场一体的综合楼，总建筑面积为约一万四千平方米,建筑高度约三十二米,整栋大楼要求夏、冬冷暖舒适性空调,并保持空气清新。

，图纸共14张。

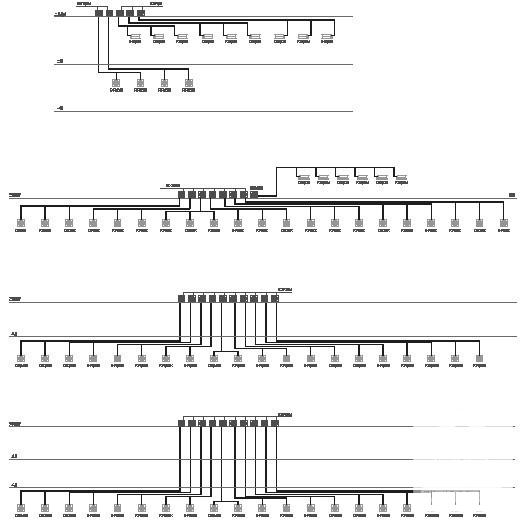

空调配置系统图

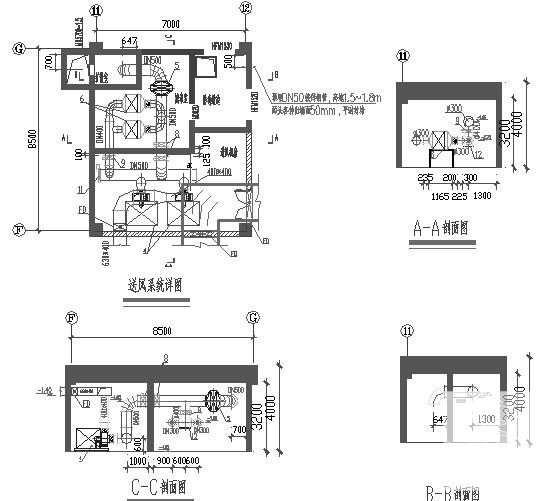

送风系统详图

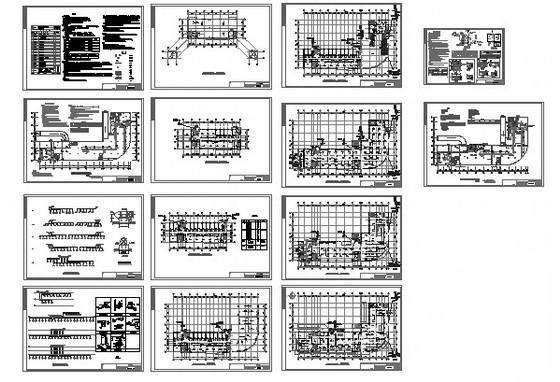

施工图

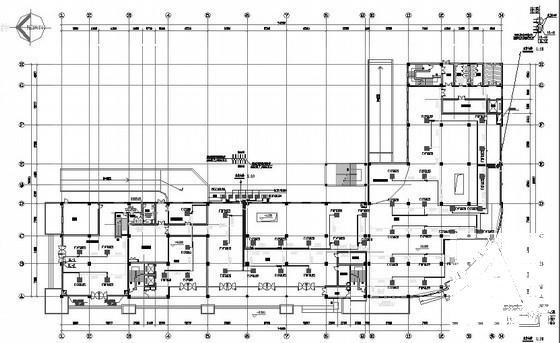

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
