8层科技大楼暖通设计CAD施工图纸(地下室通风)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积： 47325.98 平方米
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：45张
• 设计内容：空调,通风,防排烟,人防
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 项目所在地：广东

附件详情

该项目位于 广东 省 深圳 市，总建筑面积为 47325.98 平方米。地下部分建筑面积为 8287 平方米，地下室共有三个防火分区，其中第一、第二防火分区平时为汽车库，战时为二等人员掩蔽所，第三防火分区为设备用房。地上部分建筑面积为 39038 平方米，地上部分共八层，均为研发基地。建筑总高度为 29.95 米。空调面积为 33910 平方米。该项目属一类综合楼，系新建工程。

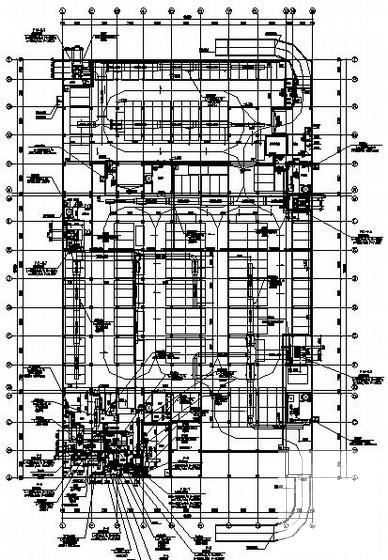

地下室通风平面图

大样图

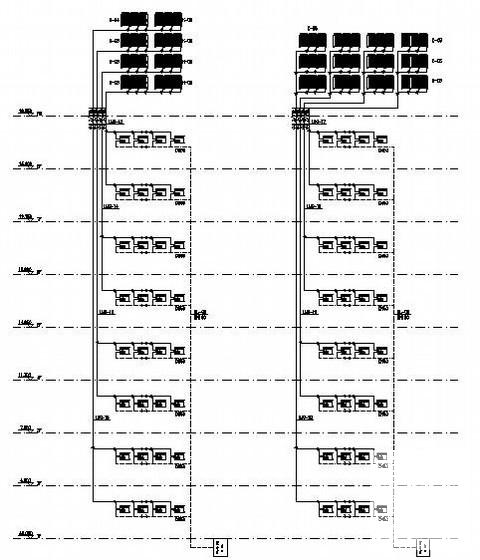

冷媒管系统图
