银行暖通设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1306

积分

超级版主

Rank: 8Rank: 8

积分
1306
发表于 2020-2-26 20:30:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计面积:700平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:全空气系统,制冷剂系统
  • 项目所在地:重庆

附件详情

  • 资料目录及设备表
  • 空调设计及施工说明

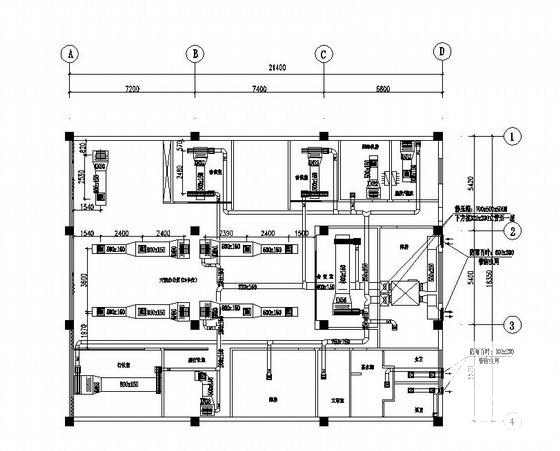

  • 一、二层空调风管平面图
  • 一、二层空调管道平面图
  • 一、二层空调风口布置图

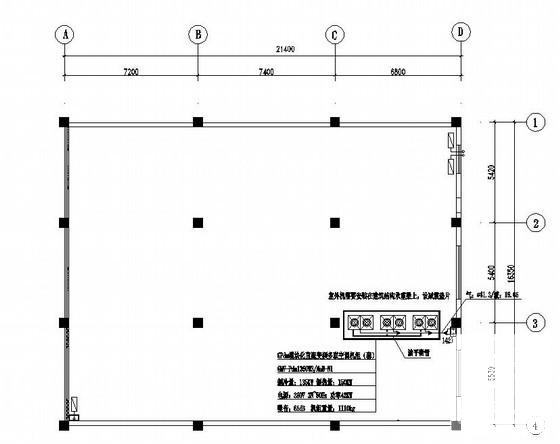

  • 屋面空调室外主机布置图

附件详情

本项目为xx银行装修改造工程,地处重庆市,建筑面积700平方,所属建筑共一层,该项目位于一层和加建夹层。
空调设计区总冷负荷约为152KW。经与建设单位共同协商后决定空调系统采用多联机加新风系统,室内机以风管机为主,新排系统选用全热交换机,卫生间采用排气扇独立排风。
注:所有的风管机与风管采用帆布软接,达到消声与减震要求。

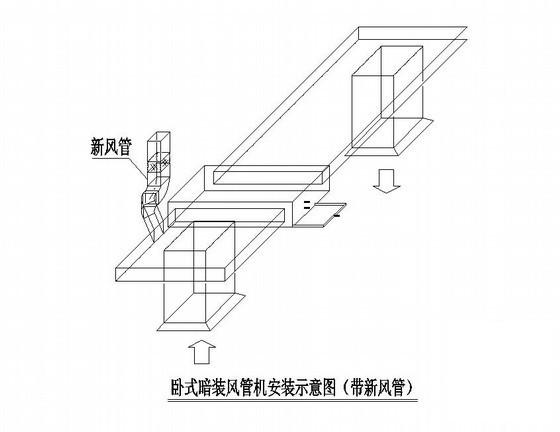

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 20:30:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ede2e22222cwdeffdfs.rar

318.77 KB

下载  售价: 100 积分    赚积分
