3层包装公司办公楼暖通设计CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：空调,其它
• 项目所在地：安徽

附件详情

1.该资料为安徽某包装有限公司办公楼的空调系统设计，采用多联空调机提供冷热负荷.
2.该项目空调冷负荷约为700kW，冷负荷指标为150W/mT;热负荷为350kW，热负荷指标为100W/mT.
3.空调冷热源选用9台多联机组承担空调负荷.总制冷量为800kW，总制热量为830kW. 机组置于屋顶.
4.空调系统的设置，研发楼空调采用多联机组，系统分层设置.多联机组的控制由设备供应商成套提供.设备检修口由设备供应商根据现场情况预留.

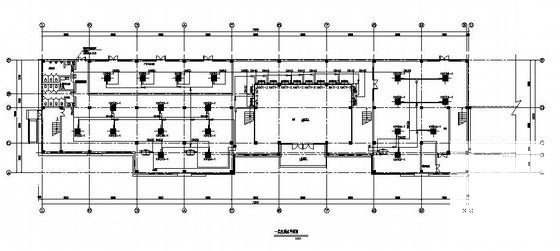

第 1 张图

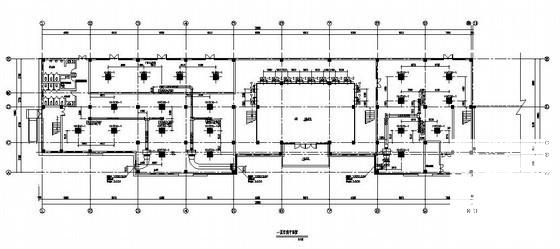

第 2 张图

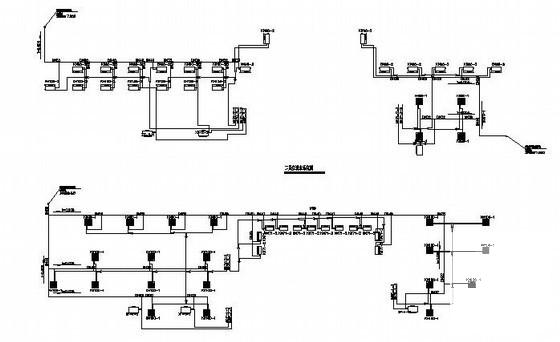

第 3 张图

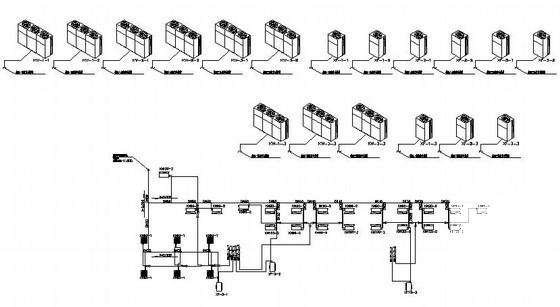

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
