13层公司煤场及办公楼给排水CAD施工方案图纸

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公, 工业建筑
• 建筑高度：高层建筑
• 建筑面积：20052平方米
• 地上层数：13层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 图纸年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统
• 供水设备：水泵站
• 供水方式：市政供水, 分区供水
• 供水分区：两区
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 大样节点：水泵, 泵房, 卫生间
• 项目地址：广东

附件详情

• 附件详情
• 主要设备及材料表一
• 给排水设计说明
• 负一层给排水平面图
• 首层给排水平面图
• 天面层给排水平面图
• 室内给水及排水系统原理图
• 生活泵房大样图
• 潜污泵系统图原理图
• 水管井管道安装示意图
• 卫生间给排水大样图
• 室外给排水平面图

附件详情

资料介绍：
1.该项目主要以办公为主，部分为员工餐厅、会议室、办公室、开票大厅等；建筑面积为20052平方米，为地下一层，地上共13层，总高51.3米，基底建筑面积为1448平方米，均采用框架结构,设计使用年限：50年，抗震设防烈度：6度。服务人数约为1000人；
2.专业概况：（1）该项目区内各单体排水系统按分流流制（废、污分流，雨、污分流），其天面雨水及生活污水自成系统单独排放。室内污水由各立管收集引下至首层排至室化粪池，经化粪池处理后再排至室外生活废水其它生活废水均排至室外生活污水管网，最后再集中排至 污水管网。（2）该项目给水由从北侧市政管网引入一条管径为DN150，压力为0.30MPa的供水主管供水。

设计内容: 本单体室内外生活给水管道系统，生活排水管道系统，雨水排水系统。

编制于2012年，图纸共23张。

水系统原理图

二层给排水平面图

生活泵房管道

水管井管道安装示意图

室外给排水平面图

第 1 张图

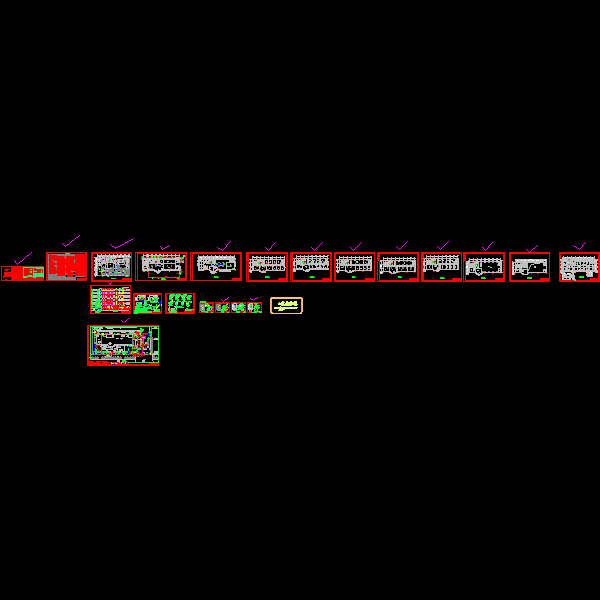

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-24 21:28:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
