6层公司办公楼给排水CAD施工图纸

附件详情

设计范围:

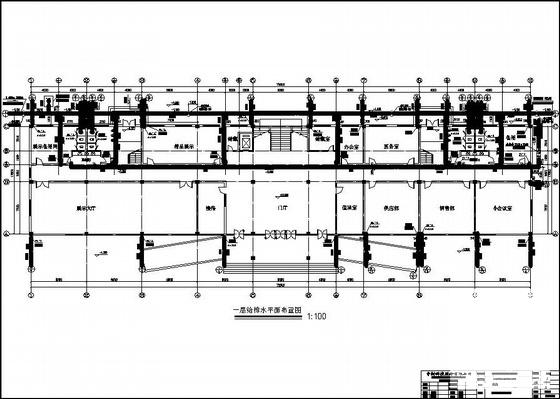

办公楼的给排水、雨水及消防。
设计概况:
1.概况:本建筑为江西某有限公司办公楼，主体五层，局部六层。

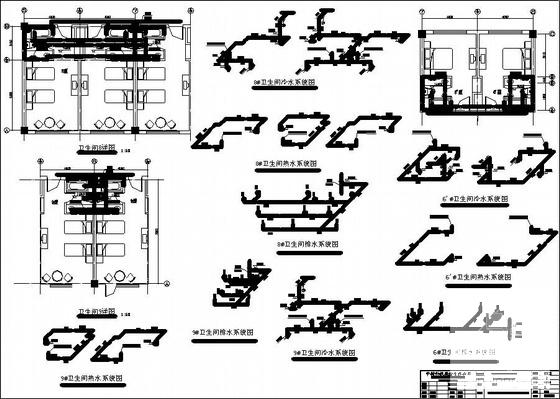

2.该项目给水由厂区给水管直接供给，此处压力为0.35MPa.

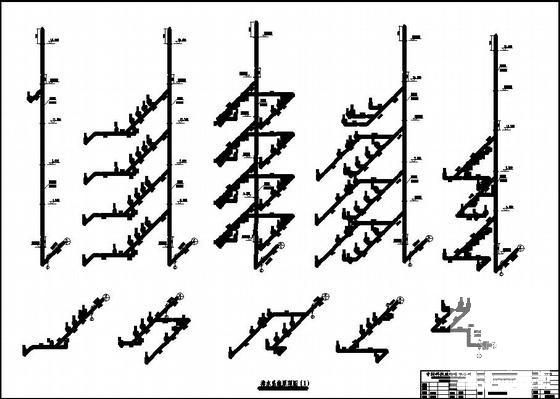

3.生活污水经建筑物内排水系统收集后纳入室外污水管，排入化粪池，经化粪池处理后，与园区废水管一道排入市政污水管网系统。
4.雨水系统：该项目采用内天沟外排水系统。
5. 消防系统 ：本建筑耐火等级二级，体积>10000立方米,故设置消火栓及磷酸铵盐干粉灭火系统。
1) 消防给水:消防给水自厂区消防给水环网(DN150)引入,此处压力0.40Mpa.
2) 消防水量:室内15L/s,室外25L/s.
3) 磷酸铵盐干粉灭火器规格为3.0Kg/具,每处三具，置于消火栓箱下。
4) 消防管道上的阀门为常开,只有当管道检修时,才允许关闭.
