一份办公楼电气CAD施工图纸（建筑及给排水）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑设计面积：3390.1平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图

附件详情

• 1、 电气设计 说明
• 2、消防给水系统图
• 3、应急 照明平面图
• 4、消防给水平面图
• 5、建筑平面图

附件详情

该附件是[哈尔滨]办公楼电气施工图纸（含建筑及给排水），总共28张。
本建筑为地上六层楼，一层建筑面积为520.55m，二层建筑面积为524.60m，三层建筑面积为584.54m，四层建筑面积为585.86m，五层建筑面积为584.50m六层建筑面积为590.05m。总建筑面积为3390.1m。

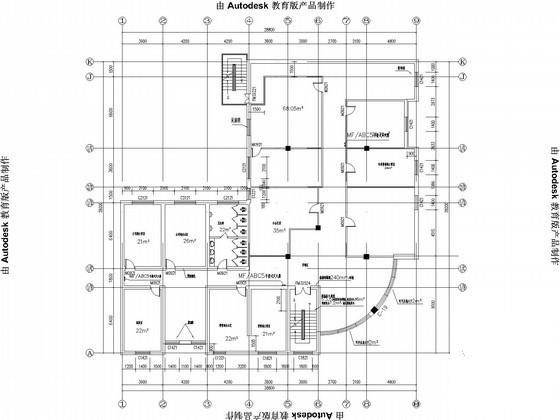

六层消防给水平面图

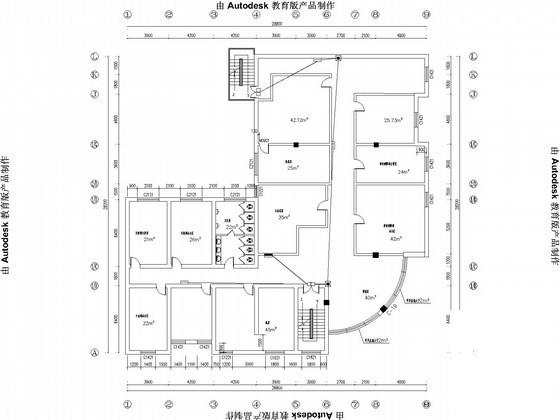

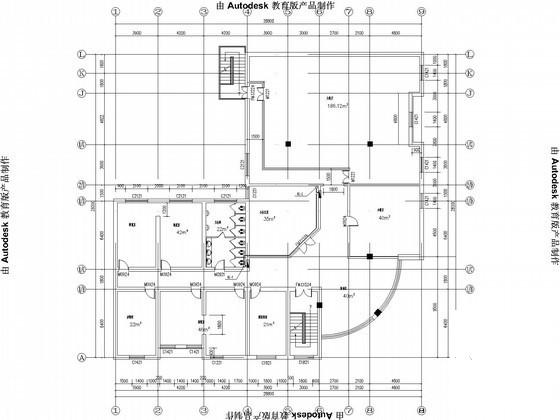

三层建筑平面图

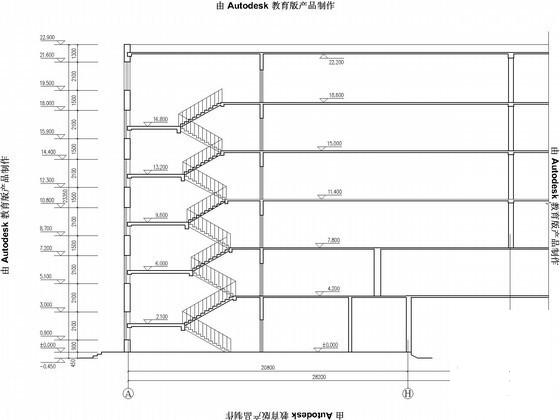

剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
