一份6层通信办公楼给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：12440平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 大样节点：泵房,卫生间
• 项目所在地：广东

附件详情

• 资料目录
• 主要设备材料表
• 室内给排水施工图
• 地下一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 屋顶给排水平面图
• 一层自喷平面图
• 二层自喷平面图
• 三层自喷平面图
• 四层自喷平面图
• 五层自喷平面图
• 六层自喷平面图
• 给排水系统图
• 水泵房大样图
• 卫生间大样图

附件详情

该项目广东，总建筑面积 12440平米。含地下建筑一层，主要为水池及设备用房；1～6 层为发电机房电力电池室、高低压配电室、机房等 。建筑高度：30.8m；建筑等级: 二级建筑；建筑类别:二类公建；耐火等级：二级。
设计范围：生活给水系统、空调补水系统、室内外消火栓给水灭火系统、自动喷水灭火系统生活污废水排水系统、雨水排水系统；
，共计24张图纸；

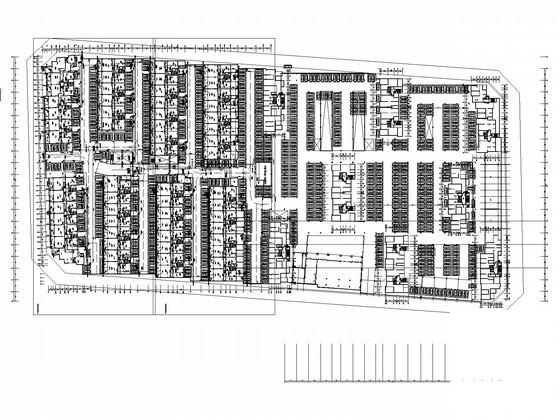

地下车库给排水平面图

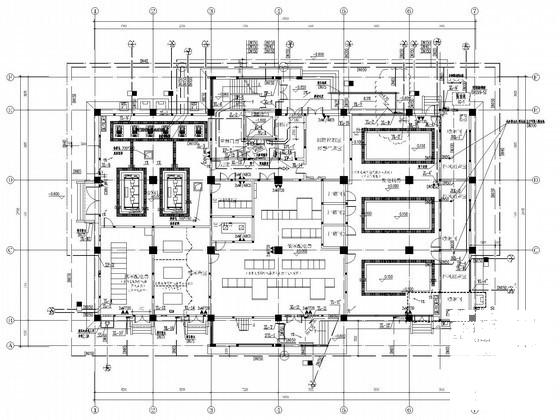

一层自动喷淋平面图

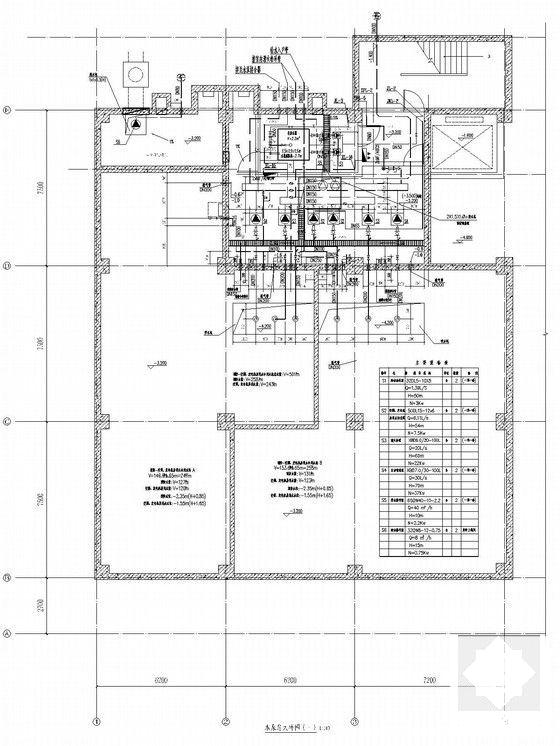

水泵房大样图

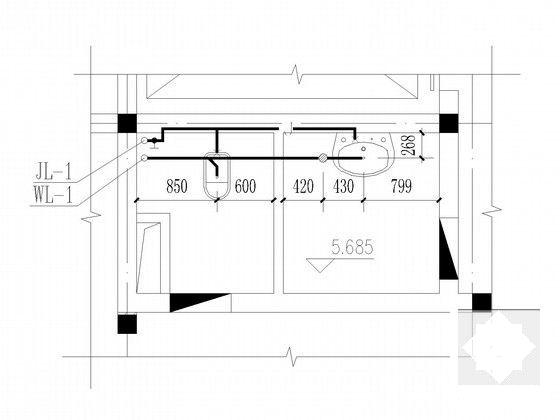

卫生间大样图

消防系统 原理图

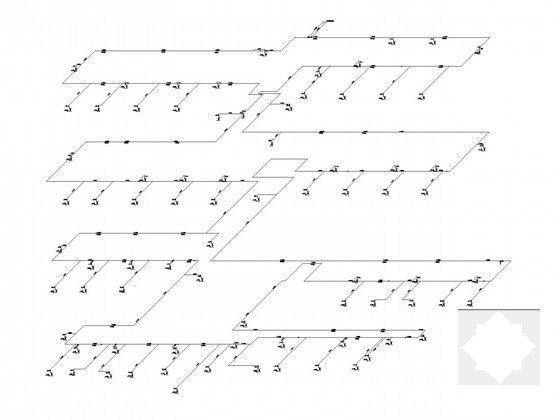

给排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
