一份6层办公楼给排水电CAD施工图纸（礼堂）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：7379.51平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：35张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：湖北

附件详情

• 资料目录、设计说明
• 污水检查井高程表 雨水检查井高程表
• 给排水平面图
• 消防水箱给水排水大样图
• 卫生间给排水系统图
• 给排水原理图
• 配电系统图
• 配电系统图、弱电系统图
• 照明平面图
• 插座平面图
• 弱电平面图
• 屋面防雷与接地平面图

附件详情

该项目为六层办公建筑，主体为框架结构，建筑面积7379.51平方米，总高度22.5米。
设计范围包括建筑红线内的室外给排水、消防管道系统及小型给水排水构筑物工程设计。
，共35张。

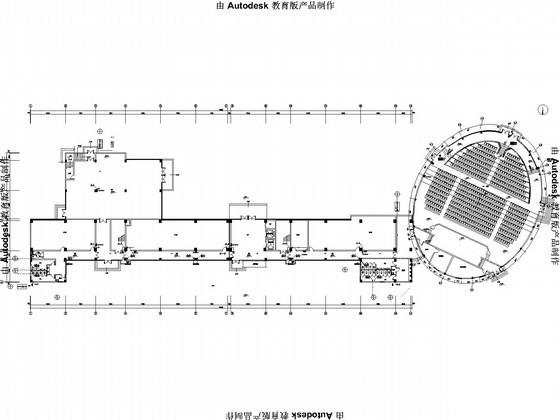

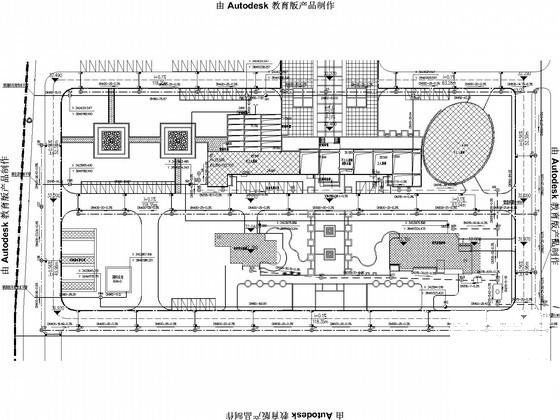

给排水平面图

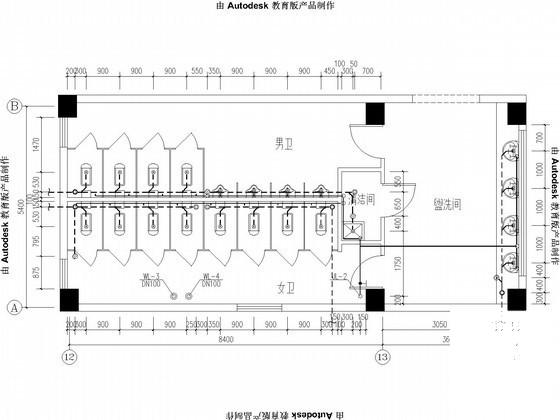

卫生间大样图

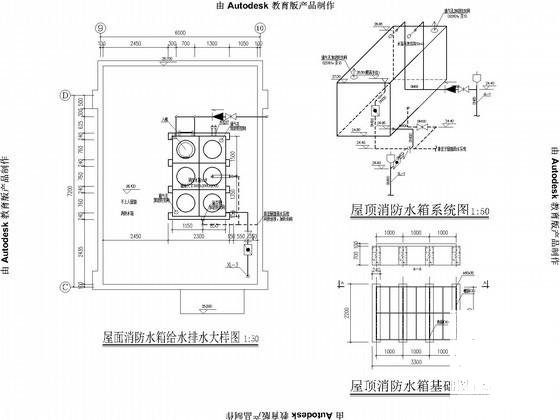

消防水箱大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
