6层办公楼给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公建筑
  • 建筑层数:多层建筑
  • 建筑高度:23.25m
  • 地上楼层:6层
  • 地下楼层:0层
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
  • 地下室:无
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 1、说明书及主要材料表 资料目录

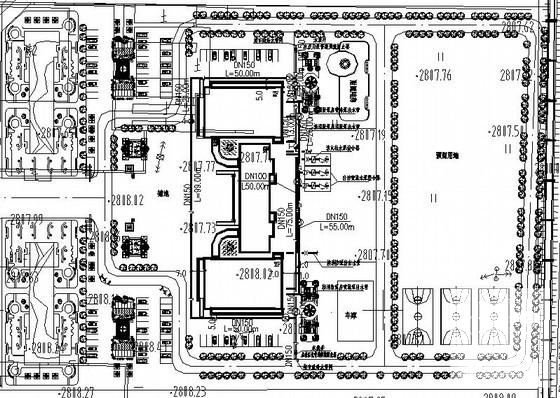

  • 2、给水及消防总 平面布置图
  • 3、排水及雨水总平面布置图
  • 4、给排水、自动喷淋及消防平面布置图
  • 5、给排水及雨水系统图

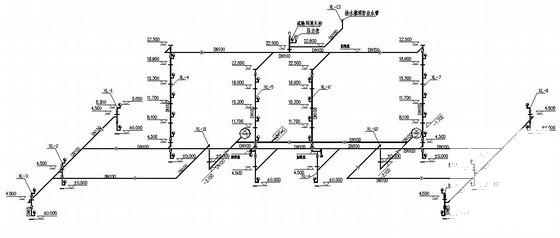

  • 6、消火栓、自动喷淋系统图
  • 7、消防水箱平面、剖面图
  • 8、泵房平面图及剖面图

附件详情

该项目共六层,总建筑高度为23.25m。该项目生活及消防用水水源取自市政给水管网,生活给水由室外市政管网供给。室外消防给水由市政给水管网供给,室内消防给水由室外消防水池供给。生活污水经化粪池处理后,就近排入市政污水管网。

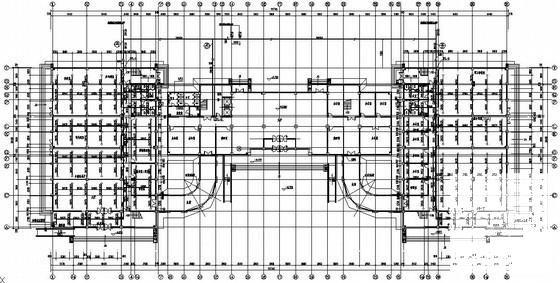

一层自动喷淋平面布置图

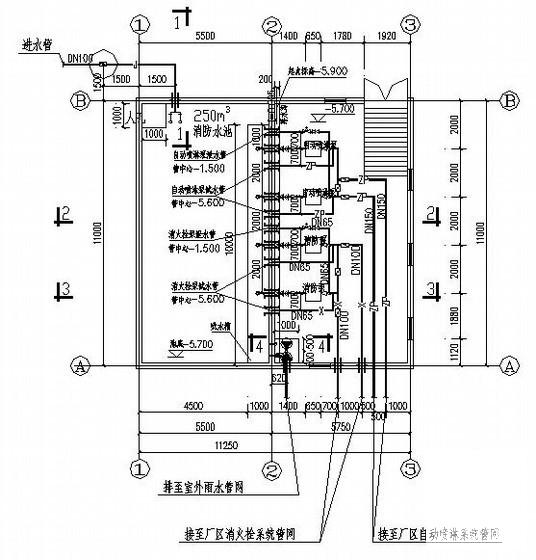

泵房平面图

消防系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼给排水图纸 - 1
    办公楼给排水图纸 - 1
  • 办公楼给排水图纸 - 2
    办公楼给排水图纸 - 2
  • 办公楼给排水图纸 - 3
    办公楼给排水图纸 - 3
  • 办公楼给排水图纸 - 4
    办公楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
