一份4层办公楼给排水CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：2971.60平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统, 灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱, 卫生间
• 项目所在地：海南

附件详情

• 设计总说明(一)
• 图例 设备和主要器材表

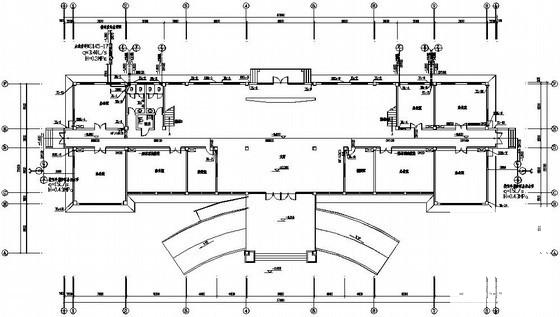

• 一~四层给排水及消防平面图
• 顶层给排水及消防平面图
• 屋顶给排水及消防平面图
• 生活给水系统图
• 消防给水系统图
• 屋顶生活水箱大样图
• 屋顶消防水箱大样图
• 空调水系统图
• 污水系统图
• 废水系统图
• 雨水系统图
• 卫生间给排水大样图

附件详情

该项目位于三亚市，地上共四层，做为办公楼使用；建筑总高度为17.60m；建筑占地面积为836.91m；总建筑面积积为2971.60m。
设计范围：建筑的给水排水管道系统及小型给水排水构筑物。
管道系统设计范围：该项目设有生活给水系统、生活污水系统、生活废水系统、雨水排水系统、空调凝结水排水系统、消火栓系统、灭火器配置工程。
，共13张图纸。

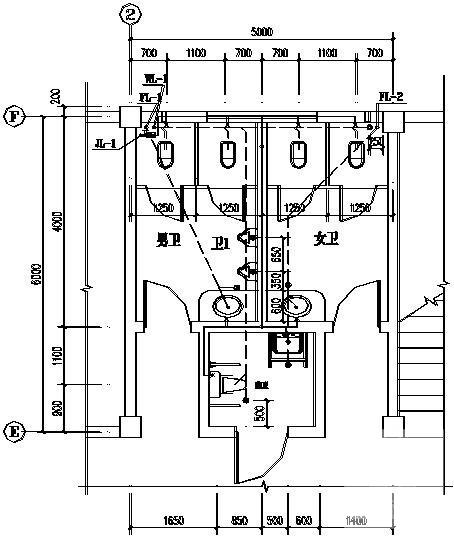

卫生间给排水平面图

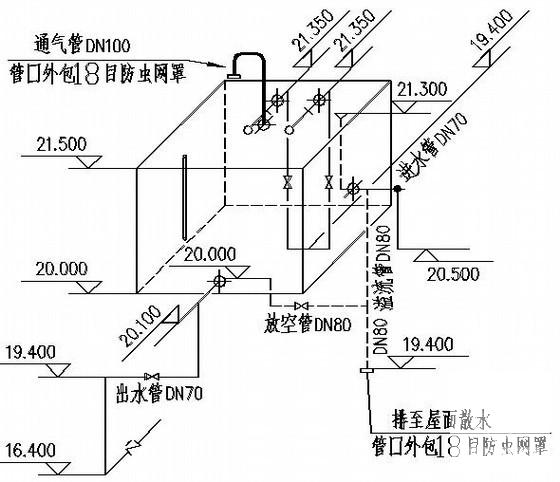

生活水箱大样图

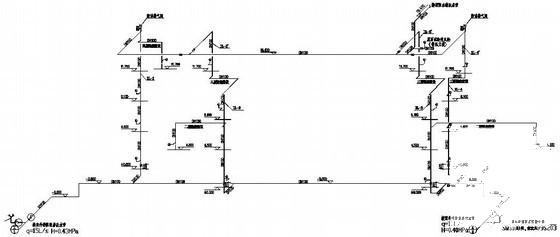

消防给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:33:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
