25层办公楼给排水CAD施工图纸(热水供应系统)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：25层
• 建筑地下层数：1层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水
• 地下室用途：车库

附件详情

设计范围：1、室内给排水系统2、室内外污废水系统3、室内外雨水系统4、开水机热水供应系统5室内外消防给水系统，包括消火栓系统自动喷淋系统

第 1 张图

第 2 张图

第 3 张图

第 4 张图

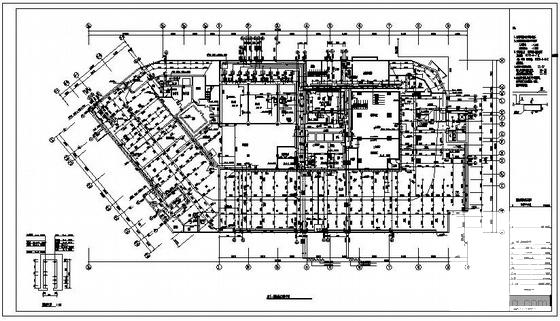

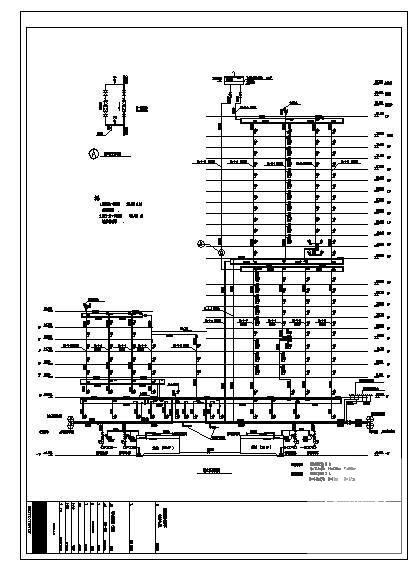

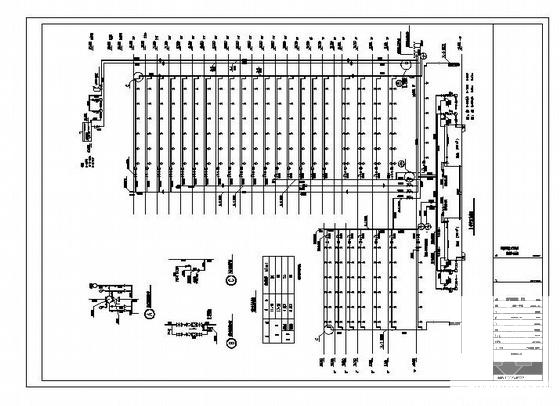

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
