一份7层环保办公楼给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：8100平方米
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水池
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：水箱,卫生间,集水坑,设备房布置

附件详情

• 资料目录
• 设计说明
• 设备材料表
• 地下层给排水管道平面图
• 一层给排水管道平面图
• 二层给排水管道平面图
• 三层给排水管道平面图
• 四～五层给排水管道平面图
• 六层给排水管道平面图
• 七层给排水管道平面图
• 机房给排水管道平面图
• 屋顶给排水管道平面图
• 地下层喷淋管道平面图
• 一层喷淋管道平面图
• 二层喷淋管道平面图
• 三层喷淋管道平面图
• 四～五层喷淋管道平面图
• 六层喷淋管道平面图
• 七层喷淋管道平面图
• 机房喷淋管道平面图
• 给水管道轴侧图
• 生活专用水箱消防部分管道高度示意图
• 排水管道轴侧图
• 地下集水坑大样图
• 卫生间给排水系统图
• 消火栓管道轴测图
• 消防专用水箱消防部分管道高度示意图

附件详情

该项目是一栋环保办公楼建筑，屋面标高26.500m。该工程占地面积为：1214平米，地上建筑面积为：8173.2平米，架空层面积1100平米，建筑体积为约32000立方米；该项目建筑物层数为地上七层;按二类建筑进行防火设计；
设计范围：生活给水系统、污水系统、排水系统、雨水排水系统、室外 消防系统 、室内消火栓系统、自动喷淋灭火系统等，并配置灭火器。
，共计25张图纸；

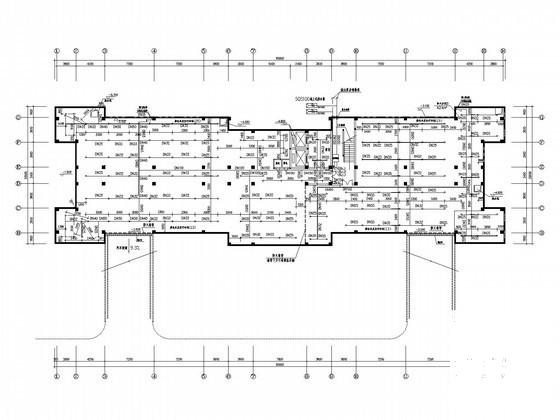

架空层喷淋管道平面图

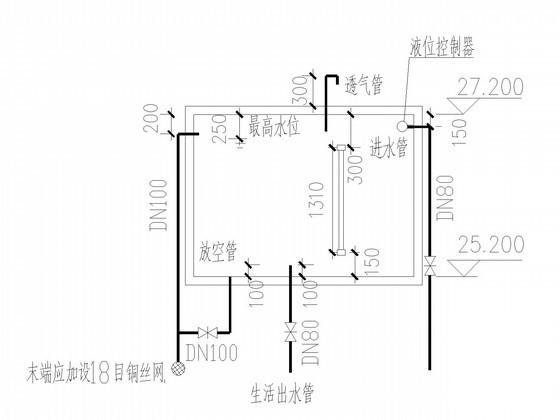

消防专用水箱消防部分管道高度示意图

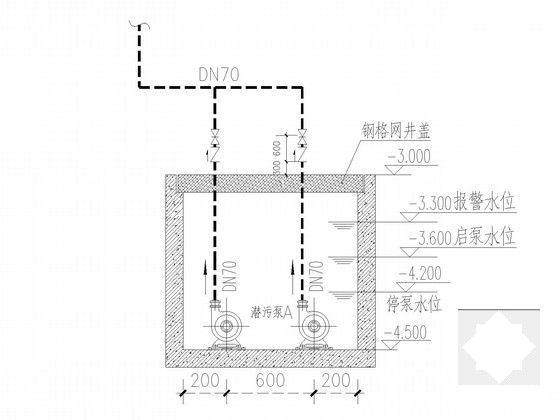

集水坑大样图

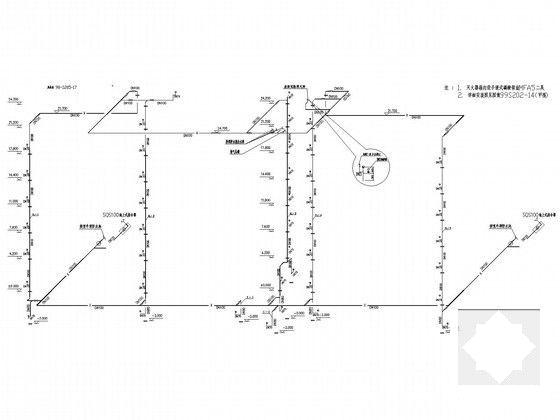

消火栓管道轴测图

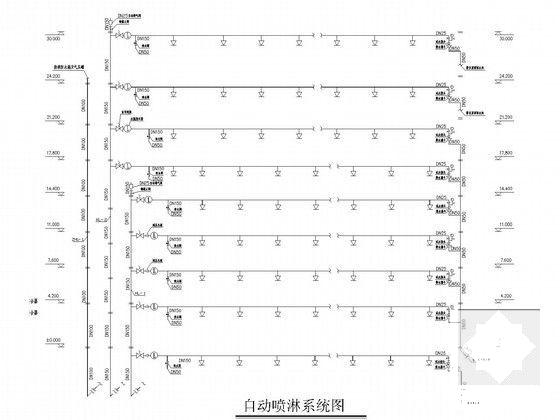

自动喷淋系统图

排水管道轴侧图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
