一份轨道交通办公楼给排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通
• 建筑地上层数：8层
• 建筑地下层数：1层
• 出图日期：2007
• 建筑设计面积：4862.58平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓,自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级
• 地下室用途：车库

附件详情

本建筑为重庆市轨道交通某综合基地办公楼，该建筑地上为八层办公用房，地下一层车库，建筑总高度：33.90米，占地4862.58平方米。本建筑属二类高层公共建筑，耐火等级为二级。 该项目设计内容包括生活给水管道系统，排水管道系统，消火栓管道系统，湿式自动喷水灭火管道系统，移动式灭火器配置。
图纸共28张

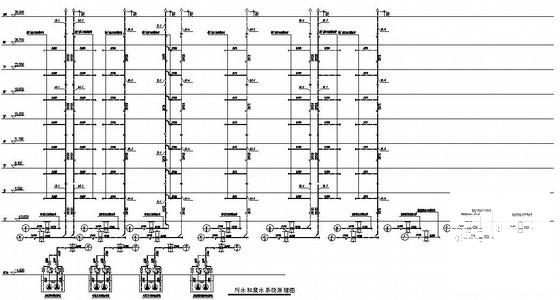

污水和废水系统原理图

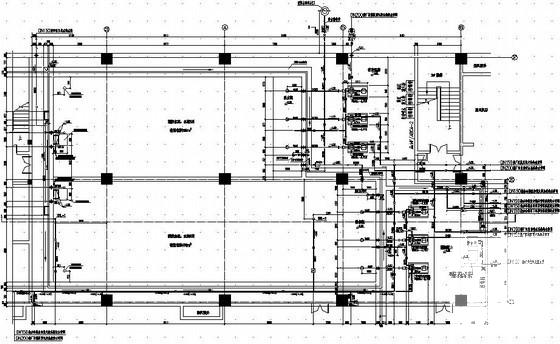

消防泵房平面放大图

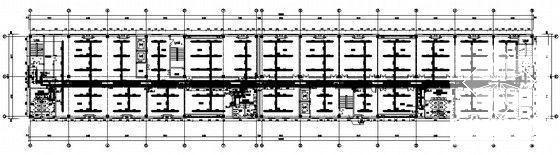

八层给排水及消防平面图

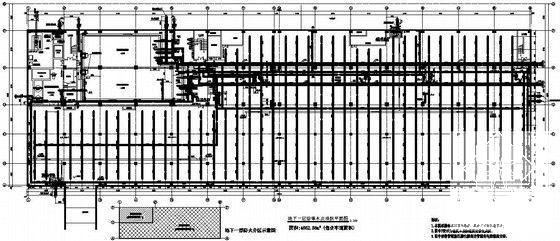

地下一层给排水及消防平面图

自动喷水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
