一份2层火车站建筑CAD施工图纸(轨道交通工程)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 交通建筑：火车站
• 火车站客流量等级：中型（600-2000人）
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：11.3m
• 建筑地上层数：2层
• 设计效果图：无

附件详情

1)建筑名称： 广州至珠海（含中山至江门）城际快速轨道交通工程站xxxx房
2)建设地点： 广东省江门市；
3)建设单位： 广东珠三角xxx交通有限公司；
4)城际高峰小时客流量：1722人；
6)站房形式： 线正下式；
7)建筑设计面积： 该项目站房（站台除外）总建筑面积2900.6平方米；
8)建筑层数： 站房部分共两层：一层设备管理用房及站厅；二层为站厅；
9)建筑高度： 建筑高度为11.3米（站台面至室外地面高度），雨棚最高点至室外地面高度高度20.67米；
4、设计标高
1)该项目0.000相当于绝对标高14.590（黄海高程）；
2)图中标高均以米计，未加括号者为相对标高，括号内为绝对标高。

剖面

剖面

剖面图

总图

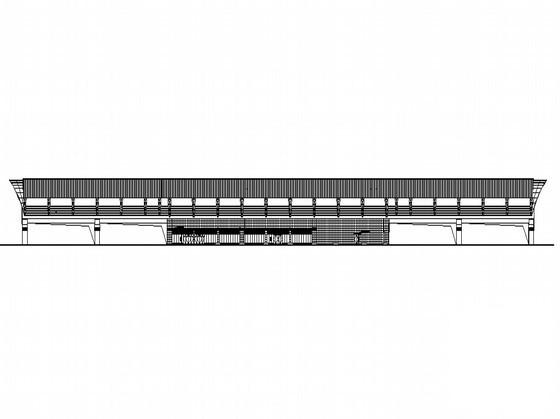

第 1 张图

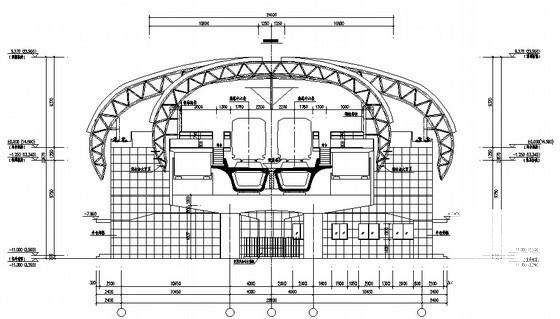

第 2 张图

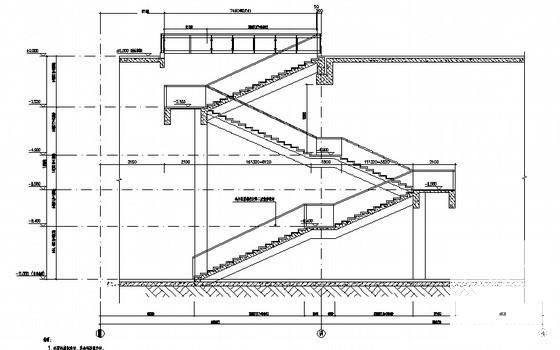

第 3 张图

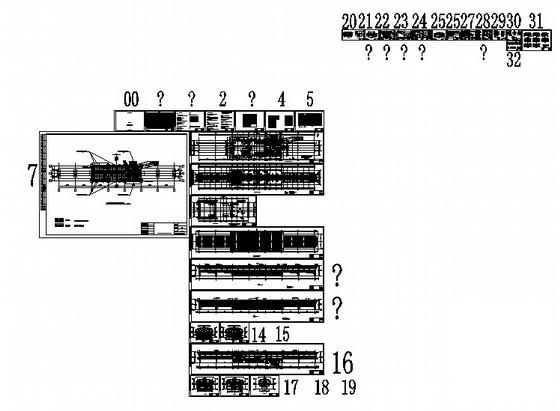

第 4 张图

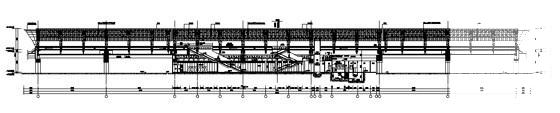

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
