[CAD施工图]一份火车站商业广场超市结构毕业设计方案

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某火车站商业广场超市结构毕业设计
该资料为：[学士]某火车站商业广场超市结构毕业设计
该广场的主要建筑包括；餐饮楼、超市、商业楼公寓楼及设备用房，其中超市为三层局部四层框架结构，建筑面积19937平方米，建筑施工图由中联系被工程设计研究院设计。建筑场地平坦地下水位较深；场地土为Ⅱ级非自重湿陷性黄土，根据湿陷性黄土地区建筑设计规范，拟用换土垫层法进行地基处理，垫层材料为3：7灰土，垫层厚度为2米，换土处理后，地基表面的承载力特征值不小于220Kpa；该项目抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第一组，场地类别Ⅱ类。
内容包括：
Word文档：
1附件详情
2设计内容-
3设计依据及相关资料-
4材料信息
5结构布置及计算简图-
6荷载计算-
7 PKPM操作-
8楼梯设计-
9基础设计-
10抗震构造措施
共97页。

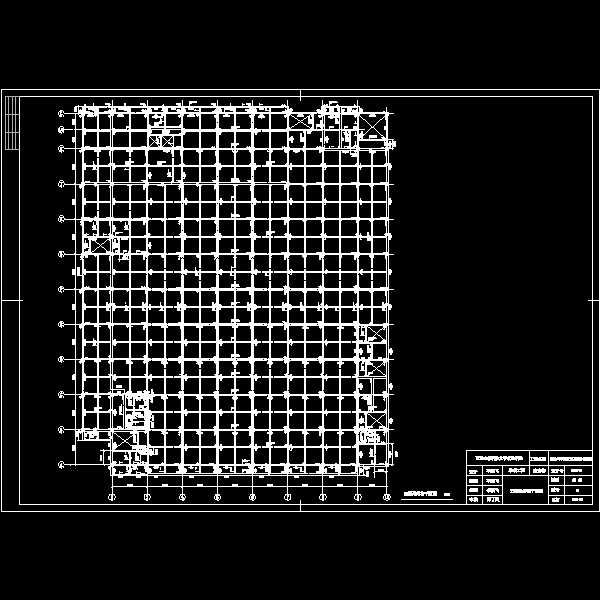

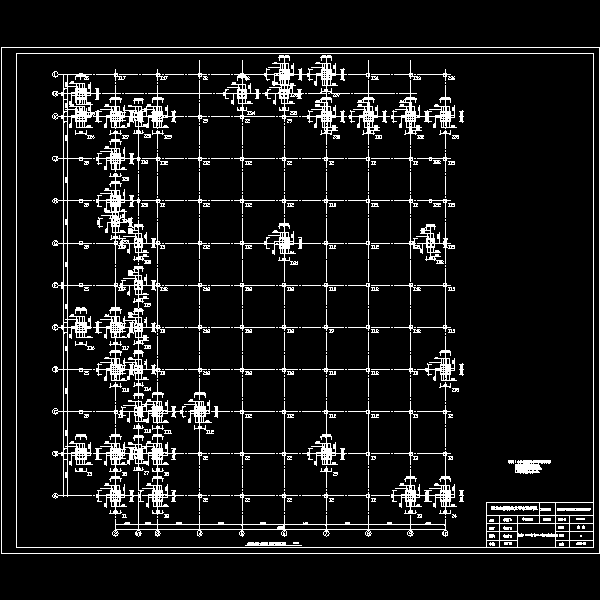

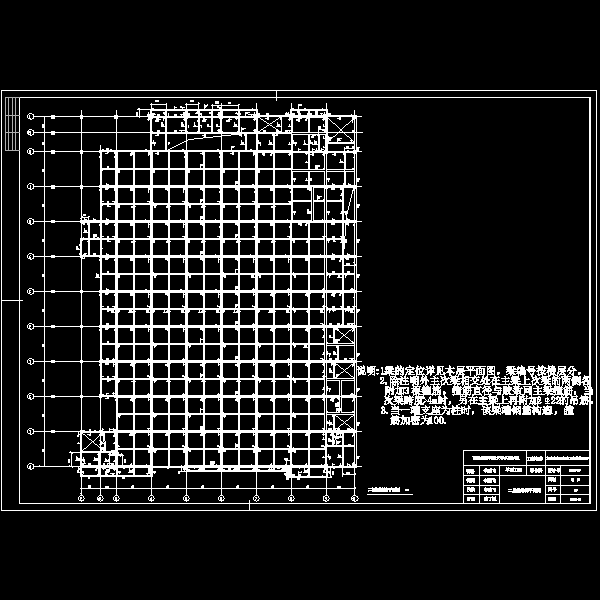

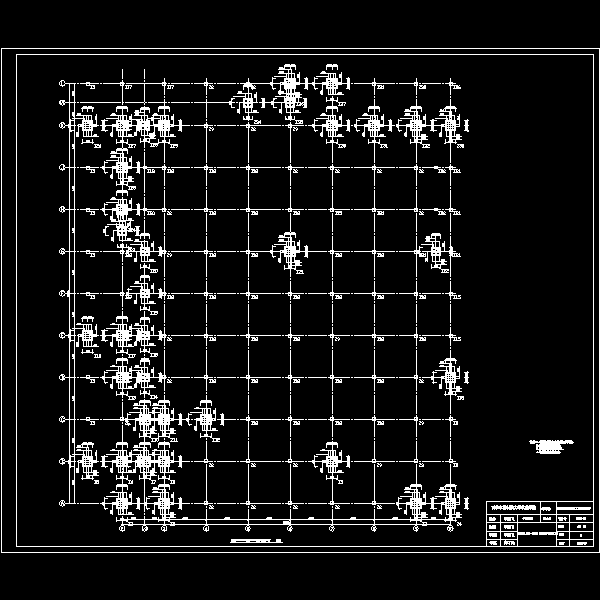

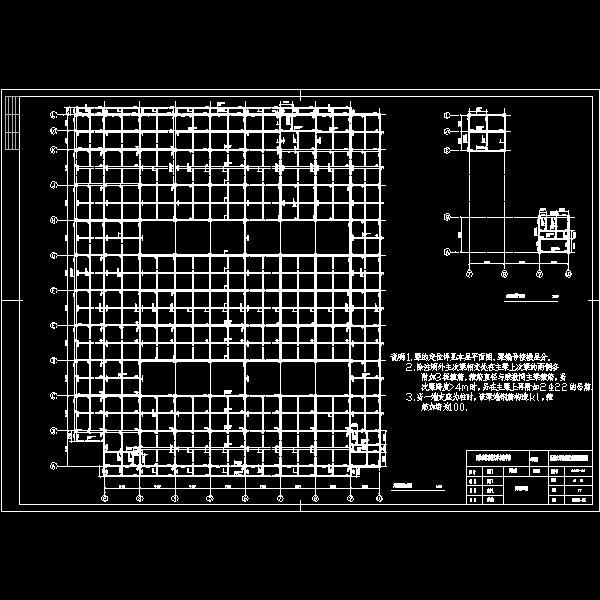

图纸：结构总说明、基础布置图、基础详图、一层楼梯、结构平面布置图、板结构图共14张图纸。

2

3

4

pl1.dwg

pl2.dwg

pl4.dwg

pl5.dwg

zpm1.dwg

zpm2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-1 08:20:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
