7层办公楼建筑结构水暖电施工CAD图纸

附件详情

该资料为某七层办公楼建筑结构施工图
工程建筑面积约为：9596平方米、建筑设计结构形式为：框架结构、层数为： 7层、高度为： 23.15米

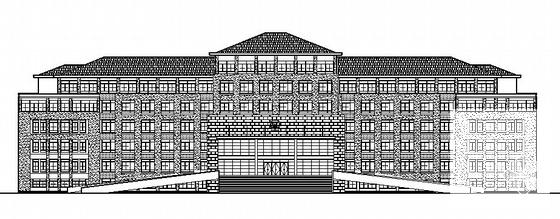

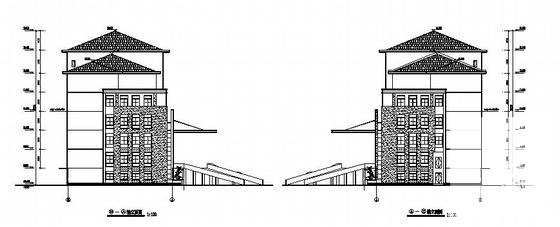

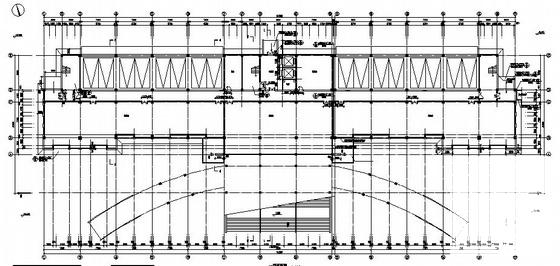

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共19张图纸
设计功能包括：储藏室、干警宿舍、办公室等。

另有完整的，结构、水、电图纸。
