一份5层办公楼给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：29175平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：泵房,卫生间
• 项目所在地：河南

附件详情

• 设计与施工说明
• 水及消防总平面图
• 排水总平面图
• 消防平面图
• 排水平面图
• 喷淋平面图
• 给水系统图
• 喷淋系统图
• 雨水系统图
• 卫生间详图
• 水泵房详图

附件详情

该资料为河南某高层办公楼给排水施工图。该项目为一幢一类旅游服务高层建筑，地下为一层，地上部分为五层，总建筑面积为 29175平方米。
设计内容：生活给水系统、生活污水系统、雨水系统、消火栓系统。
共23张图。

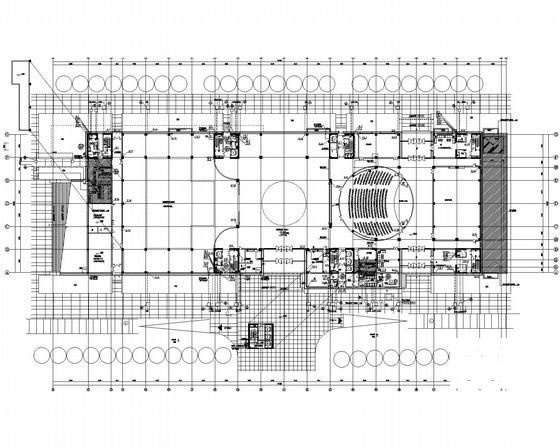

地下一层平时给排水 消防平面图

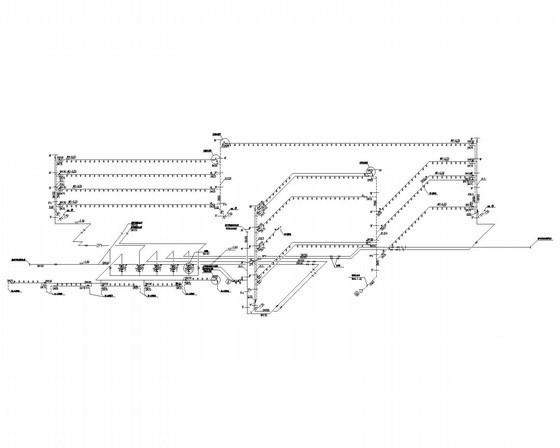

喷淋系统图

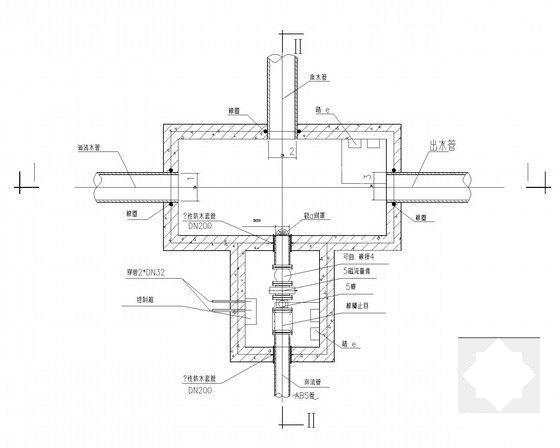

雨水初期弃流井平面图

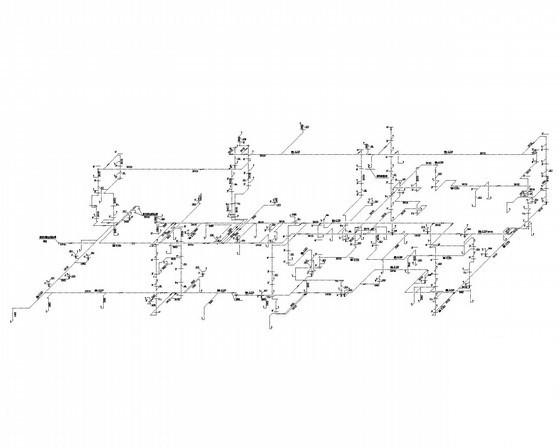

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

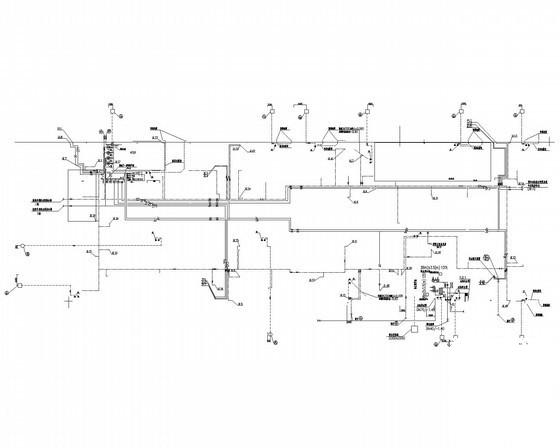

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
