一份10层中心办公楼给排水CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公建筑
• 建筑层数：高层建筑
• 建筑设计面积：7028平方米
• 建筑高度：43.5m
• 地上楼层：10层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水, 无负压供水
• 设计内容：给水系统, 污水排水系统, 消火栓系统, 喷淋系统
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20-50张
• 设计年代：近代

附件详情

云浮某中心办公楼给排水施工图，二类公共建筑，该项目共11层， 地上10层，地下一层，建筑高度43.5米，总建筑面积7028平米。
该资料包含给楼层给排水平面图、自动喷淋平面图、系统图等等共32张。

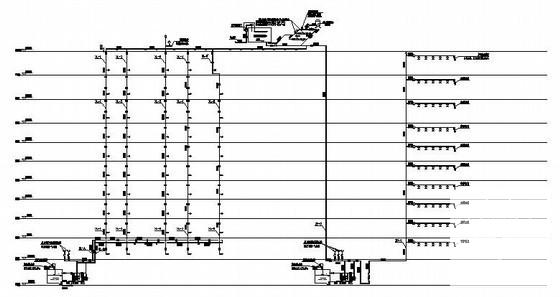

第 1 张图

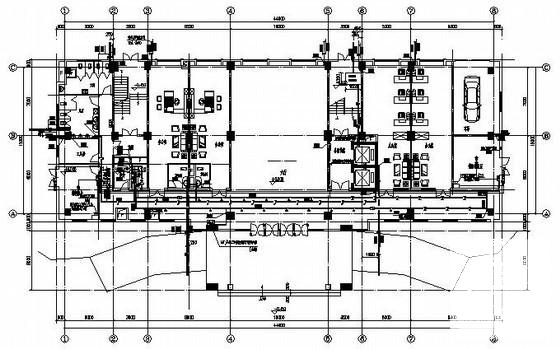

第 2 张图

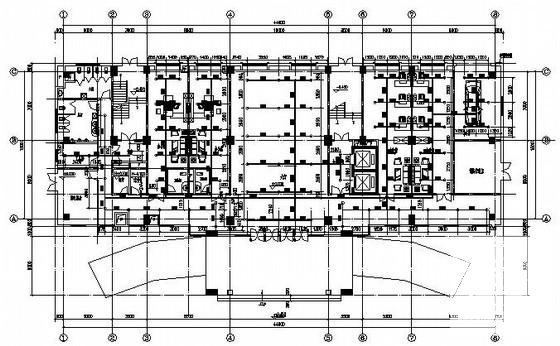

第 3 张图

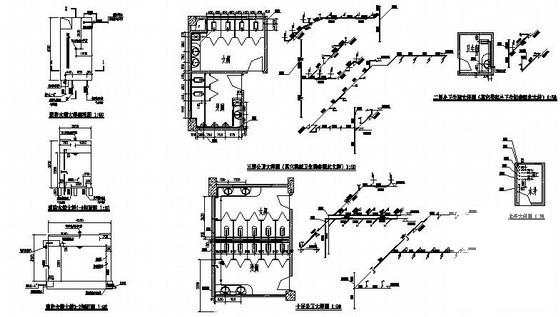

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
