一份4层会议中心给排水消防CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：喷淋系统
• 供水设备：高位水箱
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 特殊系统：虹吸雨水
• 项目所在地：江苏

附件详情

• 雨水系统图
• 冷热水系统图
• 排水系统图
• 卫生间详图
• 虹吸雨水系统图
• 虹吸雨水平面图
• 消火栓系统图
• 喷淋系统原理图
• 给水系统图

附件详情

本楼由会议中心、厨房餐厅组成，设置独立的给排水系统,喷淋系统。
24张

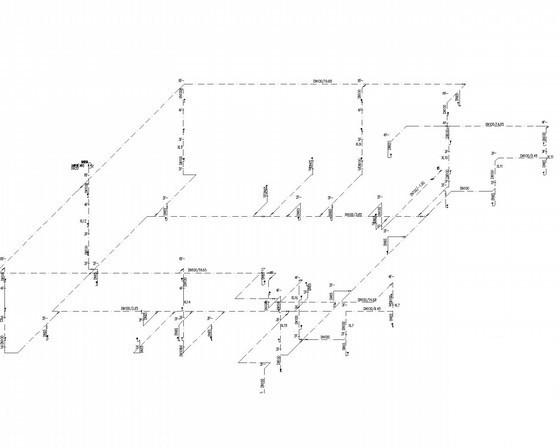

给排水系统图

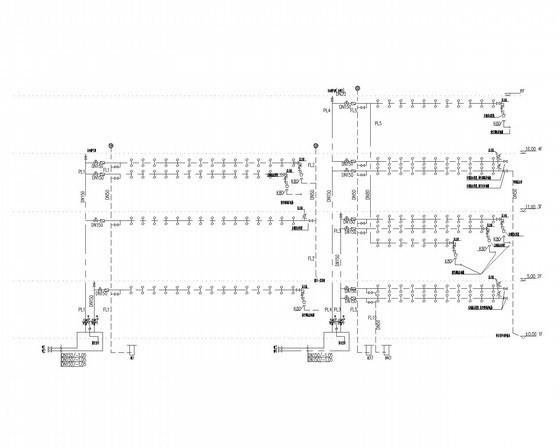

喷淋系统原理图

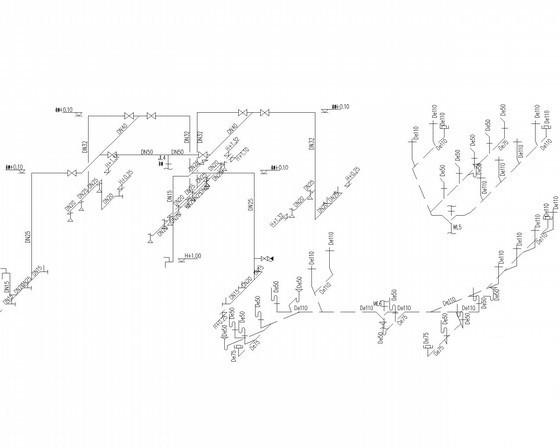

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:20:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
