一份幼儿园给排水消防CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6107.87平方米
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,泵房
• 项目所在地：山东

附件详情

• 室外消防总平面图
• 给排水设计说明

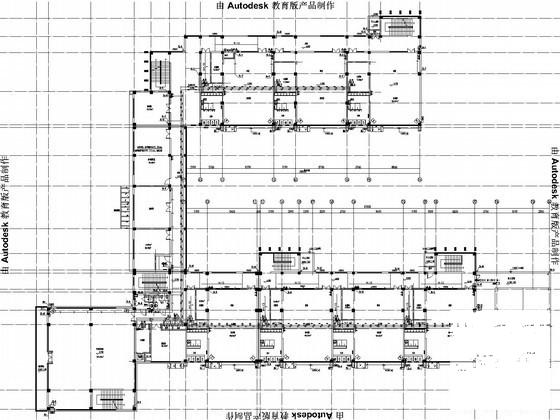

• 给排水及消防平面图
• 水箱间布置及原理图
• 给水系统图
• 排水系统图
• 雨水系统原理图
• 热水系统图
• 消防泵房管道安装图
• 消防系统 图

附件详情

该项目为幼儿园，总建筑面积6107.87平方米，建筑高度16.19米，建筑物内生活给水系统、生活热水系统、生活污水系统、消火栓系统，灭火器布置等。
，共11张。

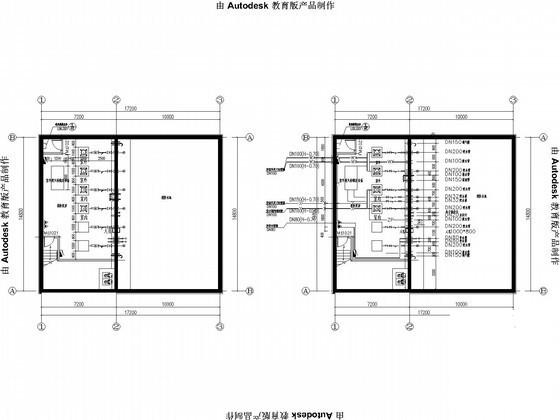

泵房详图

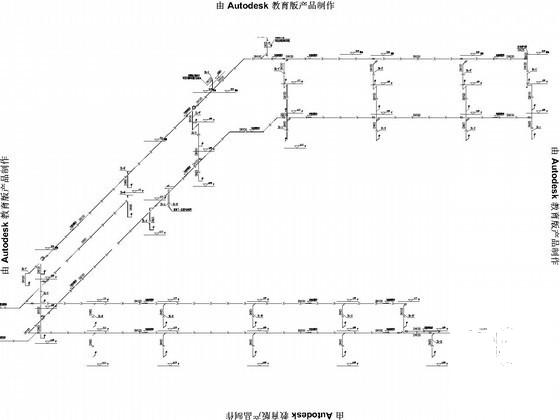

给水系统图

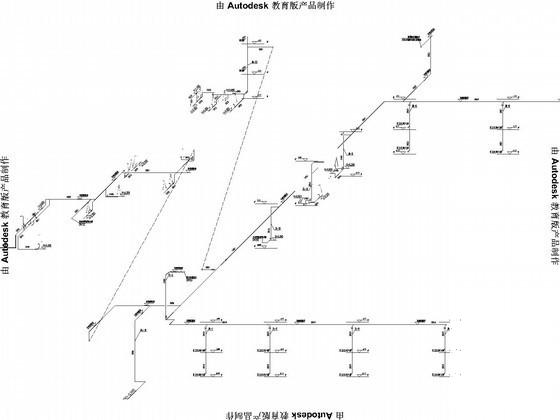

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
