附件设计说明：有
-
建筑类别：酒店
-
建筑高度类型：多层建筑
-
建筑地上层数：14层
-
图纸设计深度：施工图
-
参考图纸：33张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
-
供水设备：高位水箱,稳压泵
-
供水方式：市政供水,变频供水,分区供水
-
供水分区：两区
-
排水体制：污废合流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
特殊系统：消防炮
-
大样节点：泵房,卫生间
-
项目所在地：广东
附件详情
-
资料目录
-
给水排水设计总说明
-
主要设备材料表、图 例
-
酒店首层~十四层给排水平面图
-

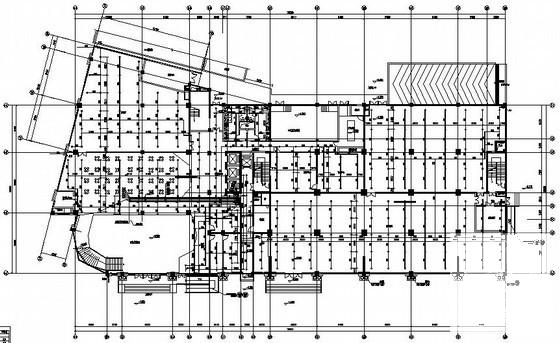

酒店首层~十四层喷淋平面图
-
酒店屋顶层给排水平面图
-

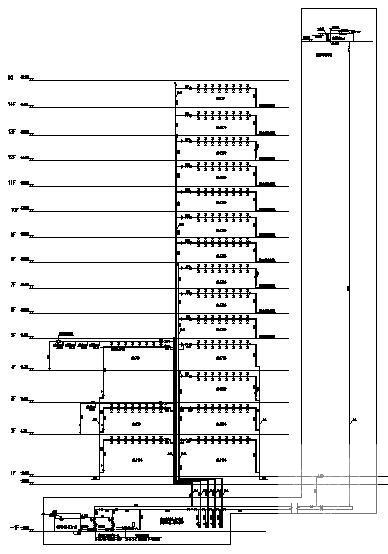

冷水给水系统图
-
热水给水系统图
-
消火栓系统图
-
喷淋系统图
-
排水系统图
-

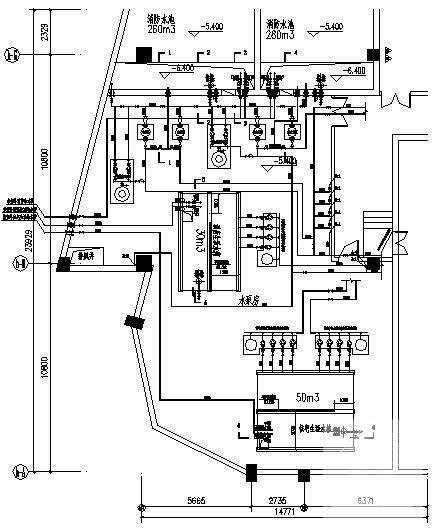

水泵房平面图
-
公共卫生间大样图
-
发电机房、配电房消防大样图
附件详情
本稿件为[广东]酒店给排水消防施工图纸，工程按一类高层酒店楼设计，共14层。设计范围：室内给水、雨水、污水系统、室内消防及室外给排水、
消防系统
。
，共33张图纸。
