一份知名酒店给排水消防CAD施工图纸（甲级设计院虹吸雨水）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：喷淋系统
• 排水体制：污废分流,雨污分流
• 特殊系统：气体消防,虹吸雨水
• 项目所在地：浙江

附件详情

• 给排水设计总说明
• 给排水平面
• 自动喷淋平面图
• 卫生间大样图
• 热水系统图
• 给水系统图
• 消火栓系统图
• 污水系统图
• 废水系统图
• 自动喷淋给水系统展开图

附件详情

设计范围包括室内外给排水及 消防系统 设计
，共40张。

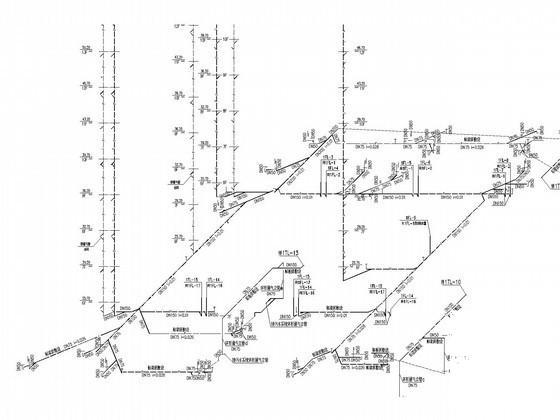

废水系统图

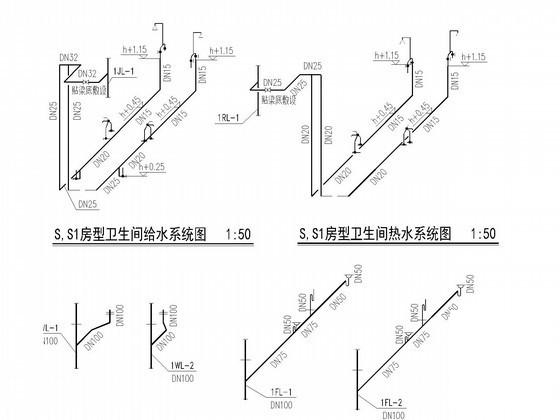

卫生间详图

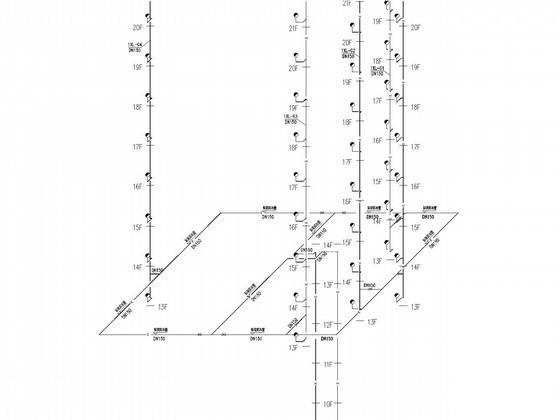

消火栓给水系统图

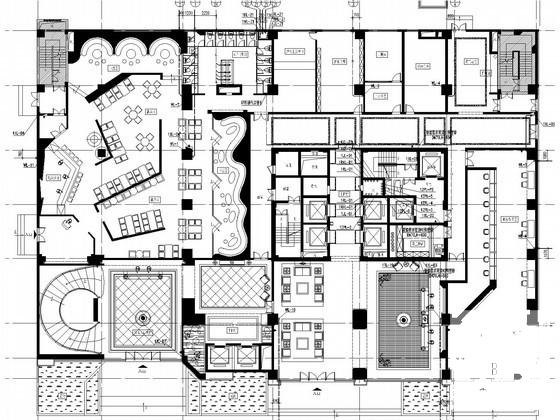

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
