一份多层办公楼给排水CAD施工图纸（甲级设计院）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱
• 项目所在地：辽宁

附件详情

• 给排水资料目录
• 给排水设计总说明

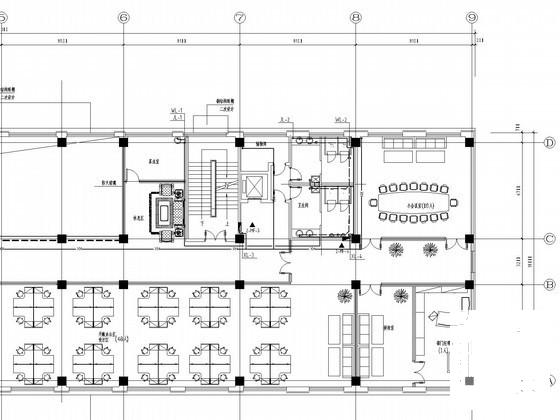

• 给排水、消火栓平面图
• 消火栓管道系统图
• 给水管道系统图
• 污水管道系统图
• 消防水箱间平、剖面图

附件详情

该资料范围为建筑内的给水排水,消防等管道.该项目设有生活给水系统,生活污水系统,消火栓给水系统,建筑灭火器配置.
，共24张。

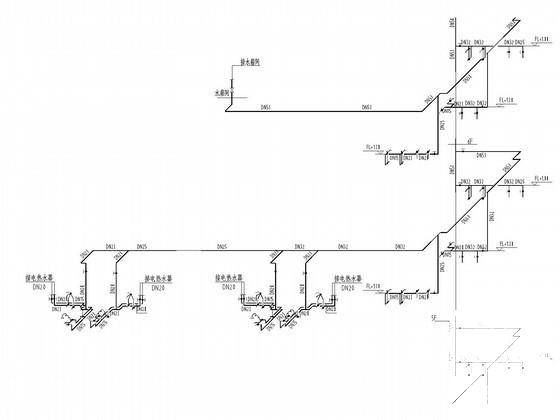

给水管道系统图

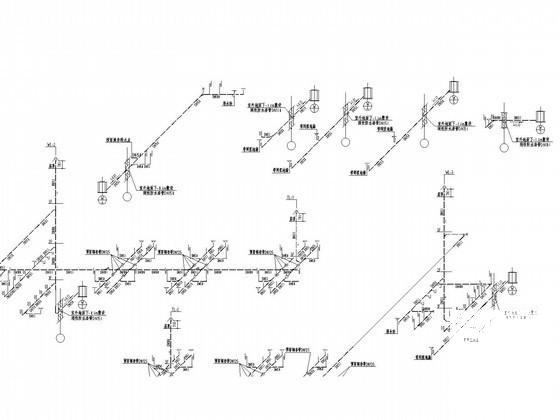

污水管道系统图

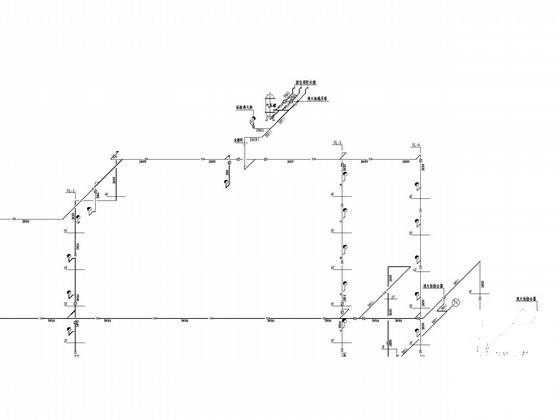

消火栓管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
