一份14层办公商务综合楼给排水消防CAD施工图纸（甲级设计院15年最新设计）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：14层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 排水体制：污废分流
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40

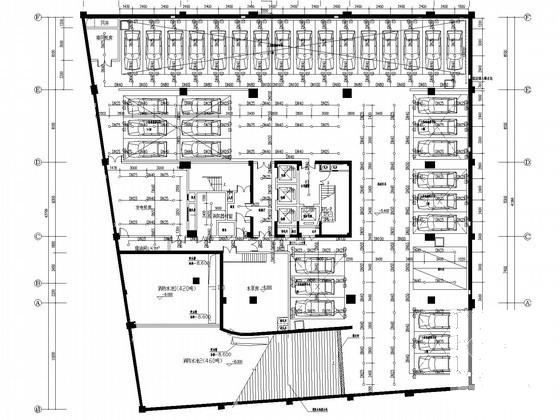

• 大样节点：水箱,泵房
• 项目所在地：广东

附件详情

• 卫生间大样图
• 水箱水池大样图
• 泵房大样图
• 给排水系统图
• 给排水平面图
• 喷淋平面图

附件详情

该项目地下一层，地上1—14层，为综合楼建筑，地下室为车库和设备用房，地上部分为办公用房及商务用房，耐火等级一级，建筑高度58.45米。设计范围：生活冷水给水系统，污废水系统，雨水系统，消火栓系统，自动喷淋系统
，共34张。

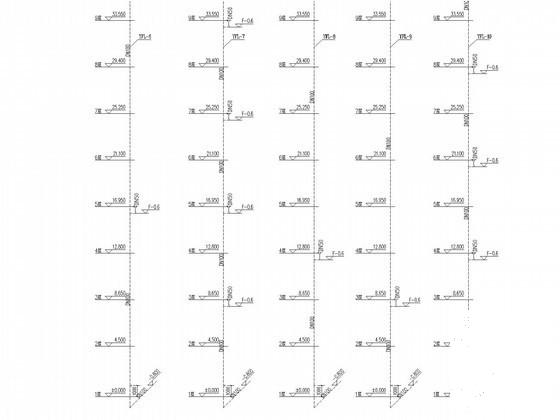

给水系统图

喷淋平面图

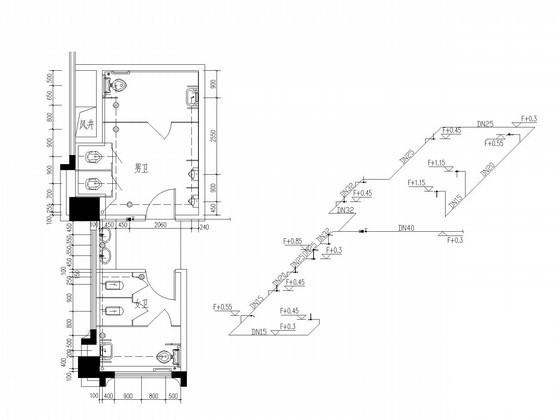

卫生间放大系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:21:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
