一份27层商务办公大楼强电系统CAD施工图纸（消防）

tt8899 · 发表于 2020-3-14 11:02:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,其他
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：67388平方米
建筑地上层数：27层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代
地下室用途：人防,车库,其它
负荷等级：三级
防雷等级：第二类
接地方式：TN-S
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统

附件详情

1、电气设计说明
2、变电所低压配电系统图
3、低压配电竖向干线系统图
4、火灾自动报警及联动控制系统图
5、SmartPM漏电火灾报警系统图
6、SmartPM配电管理系统示意图
7、高低压变配电房平面布置图
8、照明平面图
9、动力配电平面图
10、火灾自动报警平面图
11、防雷平面图
12、基础接地平面图

附件详情

该附件为27层商务办公大楼强电系统施工图纸，共31张。
项目概要：该项目总占地面积：总建筑面积67388平方米；其中地下建筑面积7028平方米；地上建筑面积60360平方米，建筑层数、高度：地下一层，地上二十七层，建筑高度99m。该项目地下层为设备用房及平站结合小汽车停车库， 1～4层裙房为商务办公，1#塔楼5～27层为商务办公楼，2#塔楼5～27层为办公楼。消防控制室设于一层。地下车库停车数量：180辆，属Ⅰ类车库。防火设计的建筑分类为：一类高层建筑；其耐火等级为地上一级，地下一级。照明灯具、配电装置、接线盒防护结构按IP2X选用，卫生间及泵房按潮湿环境选用电气设备。电气按火灾危险环境21区设计；所有场所均按正常环境设计。人防工程建筑分类为：地下层全埋式平战结合六级二等人防掩蔽体。
设计范围：10/0.4kV变配电系统，照明配电系统，动力配电系统，防雷、接地系统，智能防火漏电电流报警监控系统，火灾自动报警及联动系统，人防配电系统，弱电及智能控制系统。
......
编制与，总共31张。

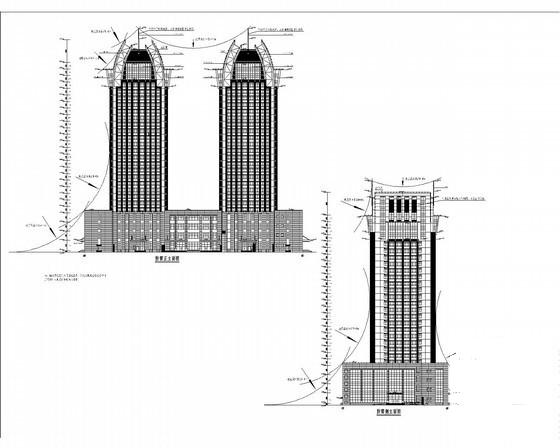

防雷立面图

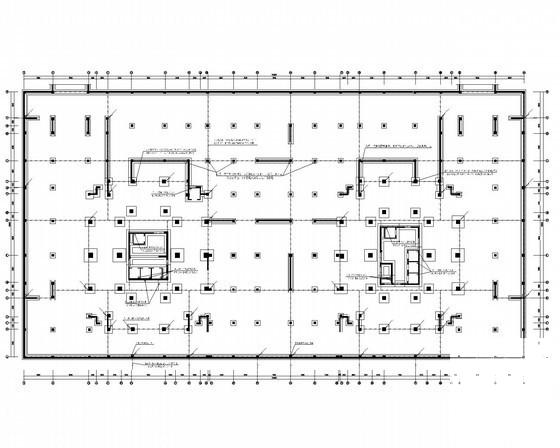

基础接地平面图

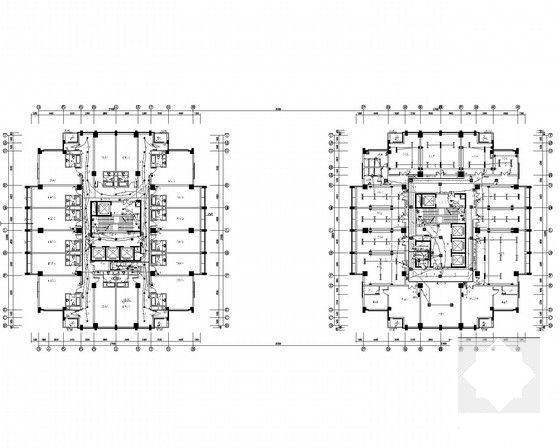

商务,办公大楼25层照明平面图

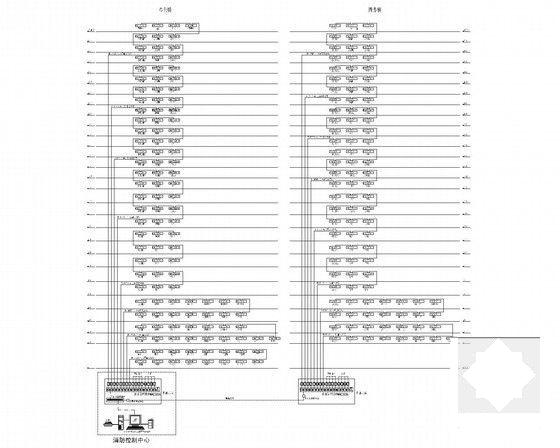

SmartPM漏电火灾报警系统图

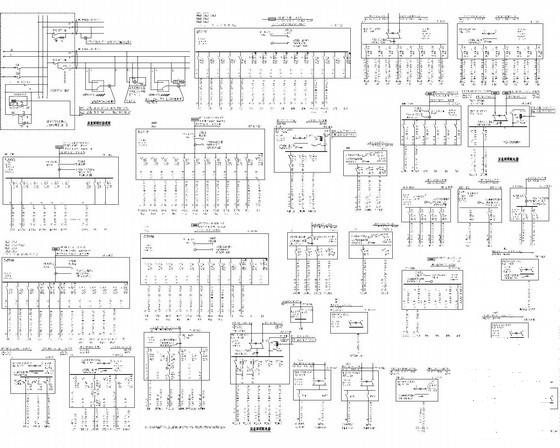

配电柜系统图
